Gehen Sie wie folgt vor, um eine optische Kerbe zu erstellen:
Wählen Sie bei KMGs, die die CNC-Bewegung unterstützen, den CNC-Modus
aus, wenn Sie Kerben im CNC-Modus erstellen und messen möchten.
Wählen Sie die Option Auto Kerbe
aus der Symbolleiste Auto Element aus. Sie können auch die Menüoption Einfügen | Element | Auto | Kerbe auswählen. Dadurch wird das Dialogfeld Auto Element (Kerbe) geöffnet.

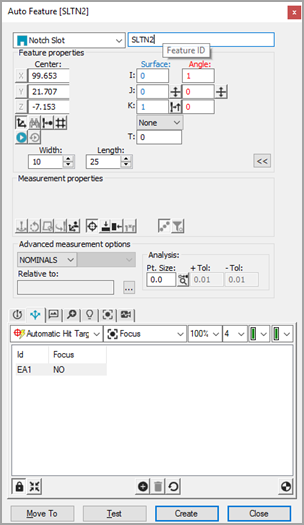

Dialogfeld für Auto-Element Optik-Kerbe
Wählen Sie bei geöffnetem Dialogfeld Auto Element eine Kerbe mit einer der folgenden zwei Methoden aus:
CAD-Auswahlmethode: Klicken Sie in der Registerkarte CAD einmal in der Nähe der Kante der Kerbe auf die CAD-Fläche, um die Position der Kerbe zu erstellen.
Zielauswahl-Methode - Klicken Sie in der Registerkarte Vision auf die fünf folgenden Punkte: Zwei Punkte (1 und 2) auf der Kante gegenüber der Öffnung, zwei Punkte (3 und 4) auf jeder der parallelen Seiten der Kerbe sowie einen Punkt (5) auf der Kante außerhalb der Kerbe. Dadurch wird die Position der Kerbe bestimmt. Passen Sie bei Bedarf die Beleuchtung und die Vergrößerung an.
Klicken Sie so nah wie möglich am CAD-Element, damit PC-DMIS das richtige Element auswählt.
PC-DMIS Vision übernimmt die Nennwertdaten für die Kerbe automatisch in das Dialogfeld Auto Element. Die Messpunktziele für die Kerbe werden automatisch angezeigt.
Passen Sie die Nennwerte im Dialogfeld Auto Element so an, dass sie mit den theoretischen Werten der Kerbe übereinstimmen. Passen Sie bei Bedarf außerdem die Werte der Taster-Werkzeugleiste an.
Klicken Sie auf Test, um die Kerbenmessung zu testen.
Klicken Sie im Dialogfeld Auto-Element auf Erzeugen, um die Kerbe zur Messroutine hinzuzufügen.
Speichern Sie die Messroutine für zukünftige Ausführungen. Siehe "Ein Hinweis zur Ausführung einer Vision-Messroutine".
