Gehen Sie wie folgt vor, um eines optischen Rechtecklochs zu erstellen:
Wählen Sie bei KMGs, die die CNC-Bewegung unterstützen, den CNC-Modus
aus, wenn Sie Rechtecklöcher im CNC-Modus erstellen und messen möchten.
Wählen Sie Auto Rechteckloch
auf der Symbolleiste Auto Element aus. Sie können auch die Menüoption Einfügen | Element | Auto | Rechteckloch auswählen. Hierdurch wird das Dialogfeld Auto Element (Rechteckloch) geöffnet.

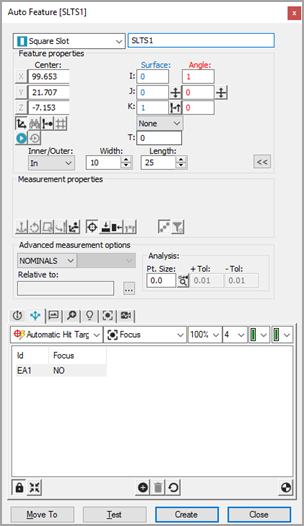

Dialogfeld für Auto-Element Optik-Rechteckloch
Wählen Sie bei geöffnetem Dialogfeld Auto Element ein Rechteckloch mit einer der folgenden zwei Methoden aus:
CAD-Auswahlmethode - Klicken Sie in der Registerkarte CAD einmal in der Nähe der Kante des Rechtecklochs auf die CAD-Fläche, um die Position des Rechtecklochs zu erstellen.
Zielauswahl-Methode - Klicken Sie in der Vision auf zwei Punkte auf einer der beiden längeren Seitenkanten. Klicken Sie anschließend auf einen Punkt auf einer der beiden Endkanten und dann einmal auf die andere längere Seitenkante. Klicken Sie abschließend noch einmal auf die andere Endkante. Dadurch wird die Position des Rechtecklochs erstellt. Passen Sie bei Bedarf die Beleuchtung und die Vergrößerung an.
Klicken Sie so nah wie möglich am CAD-Element, damit PC-DMIS das richtige Element auswählt.
PC-DMIS Vision übernimmt die Nennwertdaten für das Rechteckloch automatisch in das Dialogfeld Auto-Element. Die Messpunktziele für das Rechteckloch werden automatisch angezeigt.
Passen Sie die Nennwerte im Dialogfeld Auto Element so an, dass sie mit den theoretischen Werten des Rechtecklochs übereinstimmen. Passen Sie bei Bedarf außerdem die Werte der Taster-Werkzeugleiste an.
Klicken Sie auf Test, um die Rechtecklochmessung zu testen.
Klicken Sie im Dialogfeld Auto-Element auf Erzeugen, um das Rechteckloch zur Messroutine hinzuzufügen.
Speichern Sie die Messroutine für zukünftige Ausführungen. Siehe "Ein Hinweis zur Ausführung einer Vision-Messroutine".
