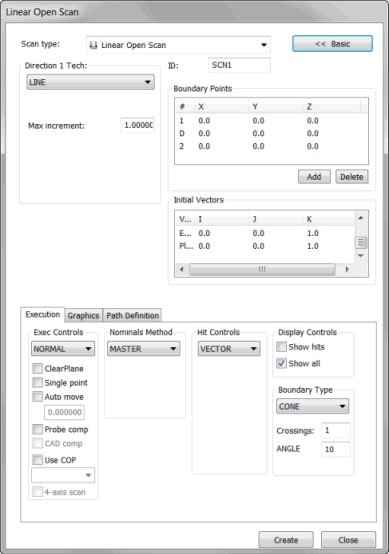

Dialogrutan Scan, linjär öppen
Om du väljer alternativet Infoga | Scan | Linjär öppen görs en scanning över ytan längs en öppen, oavslutad linje. För den här proceduren används start- och slutpunkten för linjen. En riktningspunkt används också, för beräkning av snittplanet. Mäthuvudet är alltid kvar i snittplanet medan scanåtgärden utförs.
Det finns tre olika typer av LINJÄR_ÖPPEN-riktningstekniker, som beskrivs i avsnittet området Riktningstekniker.
Exempel på en linjär öppen scanåtgärd
Så här skapar du en linjär öppen scanåtgärd
Kontrollera att du har aktiverat ett TTP-mäthuvud eller ett analogt mäthuvud.
Aktivera CNC-läget i PC-DMIS.
Välj Infoga | Scan | Linjär öppen för att öppna dialogrutan Scan, linjär öppen dialog box.
Skriv namnet på scanåtgärden i rutan ID om du vill använda ett anpassat namn.
Välj en lämplig LINJÄR_ÖPPEN-typ i listan Riktning 1.
Skriv lämpliga steg- och vinkelvärden (beroende på vilken LINJÄR_ÖPPEN-typ du har valt) i rutorna Maxsteg, Minsteg, Maxvink. och Minvink..
Om du vill att din scanåtgärd flytta över vissa ytor mellan start- och slutpunkterna men inte alla ytor, markerar du kryssrutan Välj och väljer dessa ytor. Mer information finns "Fliken Grafik".
Lägg till 1-punkten (startpunkten), D-punkten (för den riktning som du vill scanna i) samt 2-punkten (slutpunkten) genom att följa tillämpliga instruktioner i avsnittet om "Området Begränsningspunkter".
Om du vill scanna alla ytor mellan start- och slutpunkterna behöver du inte längre välja alla dessa ytor. Du kan ange att PC-DMIS automatiskt scannar över alla dessa ytor så här:
När du har valt punkterna 1, D och 2 öppnar du avsnittet Avancerat på fliken Grafik.
Markera kryssrutan Välj. Klicka sedan på Avmark. alla om du vill avmarkera eventuella valda ytor. När du senare i det här förfarandet väljer knappen Generera, så kommer PC-DMIS att automatiskt generera scanningen över alla ytor mellan start- och slutpunkten.
Välj vilken typ av mätpunkter som ska tas i listan Mätpunktstyp i området Mätpunkter.
Gör eventuella ändringar för vektorerna i området Utgångsvektorer. Om du vill göra detta dubbelklickar du på vektorn, gör ändringar i dialogrutan Redigera scanelement och klickar på OK för att återgå till dialogrutan Scan, linjär öppen.
Välj ett lämpligt läge för nominella värden i listan Nominella värden i området Metod för nom.
I rutan Tolerans i området Metod för nom. skriver du ett toleransvärde som åtminstone kompenserar för mäthuvudets radie.
Välj ett lämpligt körningsläge i listan Utför i området Alternativ.
Om du använder en detalj i tunnplåt skriver du tjockleken i rutan Tjocklek på fliken Grafik.
Om det behövs markerar du kryssrutor i områdena på fliken Körning.
Om du använder ett analogt mäthuvud kan du behöva använda fliken Kontrollpunkter för att scanningen ska köras optimalt.
Klicka på knappen Skapa i området Teoretisk väg på fliken Vägdefinition för att skapa en förhandsvisning av scanningen på CAD-modellen i Grafikfönstret. När du skapar scanåtgärden startar scanningen vid startpunkten och den valda riktningen följs tills slutpunkten nås.
Om du vill ta bort individuella punkter markerar du dem en och en i området Teoretisk väg och trycker på tangenten DELETE.
Om du vill infoga den teoretiska vägen i en Spline-väg går du till området Spline-väg på samma flik.
Gör ytterligare ändringar av scanåtgärden om det behövs.
Klicka på knappen Skapa. Scanåtgärden infogas i Redigeringsfönstret.
Så här skapar du en linjär öppen scanåtgärd med snabbscanning
Du kan använda snabbscanningsfunktionen om du vill skapa en linjär öppen scanåtgärd kurvläget eller ytläget från en polylinje eller yta. Mer information finns i "Skapa snabbscanningar".
Så här skapar du en linjär öppen scanåtgärd i kurvläget
Om du har kurvor eller polylinjer på CAD-ytan kan du skapa en linjär öppen scanåtgärd i kurvläget genom att välja ikonen Kurvläge i verktygsfältet Grafik (Visa | Verktygsfält | Grafik).
När du klickar för att definiera punkt 1 i en kurva markeras kurvan. När du sak välja flera kurvor, tryck Ctrl och klicka sedan på varje kurva eller polylinje. Den valda kurvan eller polylinjen avmarkeras om du trycker på Ctrl och sedan klickar på kurvan eller polylinjen igen.
Ordningsföljden i valet är viktigt. Scanningen genereras på kurvor eller polylinjer i den ordning de är valda. PC-DMIS lokaliserar närmsta slutet av nästa polylinje från slutpunkten för genomsökningen på den första polylinen. Detta slut blir början på starten på nästa polylinje.
Välj punkterna 1, D och 2, eller enbart punkterna 1 och D, på den markerade kurvan eller polylinje. PC-DMIS genererar scanningen.
Det måste finnas en yta bakom polylinjen eller kurvan för att generera skanningen.
Du kan använda kantavståndet för att ange det avstånd som du vill hoppa över från slutet av polylinjen.
Om du markerar kryssrutan Ignorera hål på fliken Vägdefinition lyfts mäthuvudet upp mellan scanningen på varje polylinje.
Om du avmarkerar kryssrutan Ignorera hål, scannar PC-DMIS i en rak linje mellan slutpunkten på den första polylinjen till startpunkten på nästa polylinjen.
Startpunkten för scanningen på den första polylinjen är den punkt där du klickar och skapar en gest. Om den här punkten är närmare än kantavståndet som anges i dialogrutan för scanning, startar scanningen från kantavståndet från slutpunkten.
Om du vill definiera scanåtgärden på en annan kurva klickar du på Avmark. alla på fliken Grafik i dialogrutan Scan, linjär öppen (Infoga | Scan | Linjär öppen).
Så här skapar du en scanåtgärd av typen Linjär, öppen i en tredimensionell CAD-trådmodell
För att utföra en scanåtgärd av typen "Linjär, öppen" på en trådmodell bör du vanligtvis använda en CAD-fil med tredimensionella tråddata. Tredimensionella tråddata behövs för att definiera formen på elementet som du vill scanna liksom dess "djup" (3D-aspekt). Den här typen av scanåtgärd följer samma procedur som ovan.
Så här skapar du en scanåtgärd av typen Linjär, öppen i en tvådimensionell CAD-trådmodell
Om du måste utföra en scanåtgärd av typen Linjär, öppen på en fil med tvådimensionella tråddata krävs lite extra arbete.
Importera 2D CAD-filen. För att förenkla processen ska CAD-nollpunkten finnas någonstans i CAD-data och inte bara i koordinatsystemet.
Öppna dialogrutan Konstruera linje genom att välja Infoga | Element | Konstruera | Linje.
Välj Uppriktning. En linje konstrueras vid CAD-nollpunkten som är vinkelrät mot ytan i de 2D CAD-data.
Om du använder tum som måttenhet kan du ignorera det här steget i mätrutinen. Om du använder millimeter som måttenhet öppnar du Redigeringsfönstret. Ändra sedan längden på linjen från 1 (standard) till ett längre värde, t.ex. 5 eller 10.
Exportera mätrutinen (endast elementen) till en IGES- eller DXF-fil. Spara den exporterade filen i valfri katalog.
Återgå till mätrutinen. Ta bort den uppriktningslinje som du skapade.
Importera filen som du just exporterade tillbaka till mätrutinen. När du blir tillfrågad av PC-DMIS om du vill slå ihop eller ersätta CAD, klickar du på Slå ihop för att infoga CAD-tråddata i Grafikfönstret. Nu visas en CAD-tråd som är vinkelrät mot de andra CAD-trådarna i CAD-modellen.
Öppna dialogrutan Scan, linjär öppen.
Klicka på fliken Grafik och markera kryssrutan Välj.
Klicka på varje tråd som definierar elementet som du vill scanna med PC-DMIS. Välj trådarna i önskad scanordning och börja med den tråd där du vill att scanningen ska starta.
Markera kryssrutan Djup.
Klicka på den importerade tråden som är vinkelrät mot alla andra trådar.
Avmarkera kryssrutan Välj. Nu kan du välja 1-punkt (startpunkt), D-punkt (riktningspunkt) och 2-punkt (slutpunkt) på den teoretiska yta som definieras av trådarna som definierar ytans form och tråden som definierar djupet.
Om onlineläget är aktivt i PC-DMIS markerar du kryssrutan Mät. Välj Sök nom. i området Metod för nom. Ange ett lämpligt värde i rutan Tolerans.
Klicka på Skapa. Scanåtgärden infogas i PC-DMIS. Om onlineläget är aktivt i PC-DMIS påbörjas scanåtgärden för att hitta de nominella värdena.
