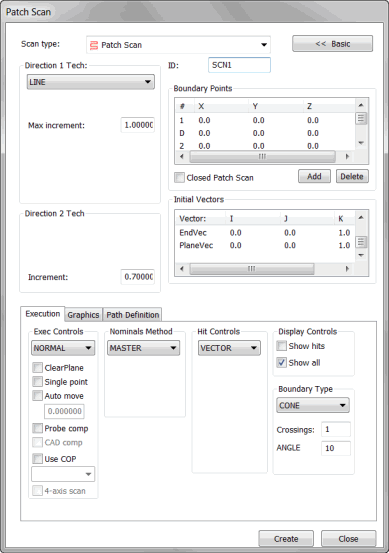

Dialogrutan Områdesscan
En områdesscan kan liknas vid en serie scanåtgärder av typen Linjär, öppen som utförs parallellt med varandra.
Med alternativet Infoga | Scan | Område scannas ytan beroende på vilka tekniker du har valt i områdena Riktning 1 och Riktning 2.
Mäthuvudet finns alltid kvar inom snittplanet när scanåtgärden utförs.
Riktning 1-tekniken anger riktningen mellan den första och andra begränsningspunkten.
Riktning 2-tekniken anger riktningen mellan den andra och tredje begränsningspunkten.
Detaljen scannas på den yta som anges i området Riktning 1. När den andra begränsningspunkten påträffas flyttas scanningen automatiskt till nästa rad enligt vad som har angetts i området Riktning 2.
A – Riktning 1-teknik
B – Riktning 2-teknik
Exempel på en områdesscan
Så här skapar du en områdesscan
Kontrollera att du har aktiverat ett TTP-mäthuvud eller ett analogt mäthuvud.
Aktivera CNC-läget i PC-DMIS.
Välj Infoga | Scan | Område på undermenyn. Dialogrutan Områdesscan visas.
Skriv namnet på scanåtgärden i rutan ID om du vill använda ett anpassat namn.
Välj en lämplig OMRÅDE-typ för den första riktningen i listan Riktning 1. Skriv lämpliga steg- och vinkelvärden (beroende på vilken teknik du har valt) i rutorna Maxsteg, Minsteg, Maxvink. och Minvink.
Om du väljer tekniken KOORDINAT för den första riktningen måste du välja samma teknik för den andra riktningen.
Välj en lämplig OMRÅDE-typ för den andra riktningen i listan Riktning 2. Skriv lämpliga steg- och vinkelvärden (beroende på vilken teknik du har valt) i rutorna Maxsteg, Minsteg, Maxvink. och Minvink.
Om scanåtgärden korsar flera ytor kan du markera vissa ytor med hjälp av kryssrutan Välj (se Fliken Grafik).
Lägg till 1-punkten (startpunkten), D-punkten (den riktning som scanåtgärden ska påbörjas i), 2-punkten (slutpunkten för den första raden), 3-punkten (för att skapa ett minimiområde) och, om du vill, en 4-punkt (för att skapa ett rektangulärt område). På så sätt markeras det område som du vill scanna. Välj dessa punkter med hjälp av en av procedurerna som beskrivs i avsnittet "Området Begränsningspunkter".
Gör eventuella ändringar för vektorerna i området Utgångsvektorer. Om du vill göra detta dubbelklickar du på vektorn, gör ändringar i dialogrutan Redigera scanelement och klickar på OK för att återgå till dialogrutan Områdesscan.
Välj ett lämpligt läge för nominella värden i listan Nominella värden i området Metod för nom.
I rutan Tolerans i området Metod för nom. skriver du ett toleransvärde som åtminstone kompenserar för mäthuvudets radie.
Välj ett lämpligt körningsläge i listan Utför i området Alternativ.
Om du använder en detalj i tunnplåt skriver du tjockleken i rutan Tjocklek på fliken Grafik.
Om det behövs markerar du kryssrutor i områdena på fliken Körning.
Om du använder ett analogt mäthuvud kan du behöva använda fliken Kontrollpunkter för att scanningen ska köras optimalt.
Klicka på knappen Skapa i området Teoretisk väg på fliken Vägdefinition för att skapa en förhandsvisning av scanningen på CAD-modellen i Grafikfönstret. När du skapar scanåtgärden startas den vid startpunkten och den valda riktningen följs tills begränsningspunkten nås. Då scannas raderna fram och tillbaka längs med det valda området med det stegvärde som har angetts tills scanningen är klar.
Du kan ta bort enskilda punkter om du vill. Om du vill göra detta markerar du dem en och en i området Teoretisk väg och trycker på tangenten DELETE.
Gör ytterligare ändringar av scanåtgärden om det behövs.
Klicka på knappen Skapa. Scanåtgärden infogas i Redigeringsfönstret.
