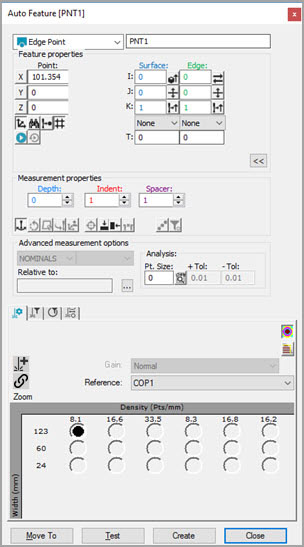

Dialogrutan Autoelement - Kantpunkt
Så här mäter du en kantpunkt med en lasersensor:
Öppna dialogrutan Autoelement och välj Kantpunkt.
Gör något av följande:
Klicka i CAD-modellen för att ange punktens läge och vektor. Skriv manuellt in övrig information.
Flytta maskinen till punktens läge med hjälp av fliken Laser i Grafikfönstret. Klicka sedan på Läs av koordinat (punkt) från läge i området Egenskaper (
) för element. Skriv manuellt in övrig information.
Ange manuellt all teoretisk information för X, Y, Z, I, J, K, och andra parametrar.
Utgå från fliken Egenskaper för kontaktvägar i Mäthuvudsverktyg och ange värden för Djup, Indrag och Distans. PC-DMIS visar en motsvarande grafisk visualisering av ändringen i Grafikfönstret.
Ange nödvändig information på de övriga flikarna i Mäthuvudsverktyg. Gå igenom flikarna Egenskaper, laserscan, Lasergenskaper, filter, och Laseregenskaper, laserklippområde, Elementextrahering, och Skapande av flera laser AF och ange informationen.
Klicka på knappen Testa om du vill testa elementet.
Varning! Med denna åtgärd flyttas maskinen. Håll dig undan från maskinen så att du inte skadar dig. Undvik maskinskador genom att köra maskinen på en låg hastighet.
Klicka på Skapa och sedan på Stäng.
