Dialogrutan Rutnätsåtgärd – åtgärden Tvärsnitt
Med åtgärden TVÄRSNITT av rutnät genereras en delmängd av polylinjer som bestäms av den definierade skärningen mellan en uppsättning parallella plan och punktmängden eller rutnätsobjektet. Uppsättningen med plan definieras av startpunkten, riktningsvektorn, stegavståndet mellan planen och längden. Programvaran fastställer antalet plan utifrån stegavståndet delat med längden plus ett.
Du kan utvärdera åtgärden TVÄRSNITT av rutnät utifrån profilutvärderingen.
Använd åtgärden TVÄRSNITT på ett rutnät så här:
Utgå från verktygsfältet Rutnät (Visa | Verktygsfält | Rutnät) och klicka på Tvärsnitt av rutnät (
) för att öppna dialogrutan Rutnätsåtgärd. Du kan även klicka på menyalternativet Infoga | Rutnät | Åtgärd.

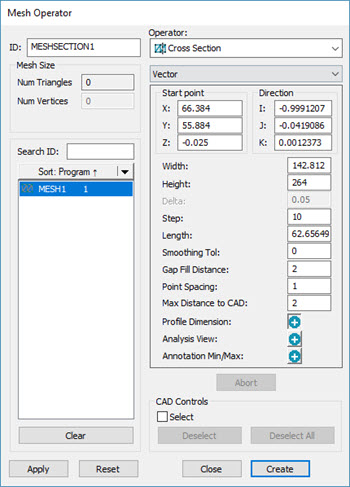

Från dialogrutan Rutnätsåtgärd , välj Tvärsnitt från listan Åtgärd .
Utgå från verktygsfältet Rutnät och klicka på Bildspel av 2D-tvärsnitt (
) för att visa tvärsnitt i en 2D-vy. Mer information finns i avsnittet "Bildspel av tvärsnitt" under ämnet "Visa och dölj polylinjer i tvärsnitt".
Listrutan under listan Åtgärd innehåller följande alternativ: Vektor, Axel, Kurva och 2 punkter. Information om hur funktionen Kurva fungerar finns i "Skapa ett tvärsnitt längs en kurva". Mer information om alternativet 2 punkter finns i avsnittet "Skapa ett tvärsnitt mellan två punkter".
Åtgärden TVÄRSNITT av rutnät använder följande alternativ:
Startpunkt – Det här alternativet indikerar koordinaterna för en punkt som tillhör det första planet som skär rutnätet.
Startpunkten visas som en blå kula i Grafikfönstret. Vid behov kan du använda kulan som handtag och dra den till en ny plats. Startpunkten defineras med din första klickning i Grafikfönstret. I kommandot i Redigeringsfönstret lagras startpunktsvärdet i parametern STARTPKT.
Riktning (gäller endast för alternativen Vektor och 2 punkter) – Det här värdet anger riktningen på normalvektorn. Riktningen definieras med din andra klickning i Grafikfönstret. I kommandot i Redigeringsfönstret lagras riktningsvärdet i parametern NORMAL.
Axel (gäller endast för alternativet Axel) – Använd det här alternativet för att skapa ett tvärsnitt längs med X-, Y- eller Z-axeln. Välj önskad axel (standardvärdet är X), ange en startpunkt i Grafikfönstret och sedan en slutpunkt. Tvärsnittsplanet skär detaljen vid ett angivet stegvärde längs med tvärsnittets längd.
Bredd – Detta värde indikerar bredden på delen som avses. Om värdet är 0 beräknar systemet värdet som värdet för CAD- och punktmängdsbegränsningsrutan.
Höjd – Detta värde indikerar höjden på delen som avses. Om värdet är 0 beräknar systemet värdet som värdet för CAD- och punktmängdsbegränsningsrutan.
Delta: Det här värdet används inte av programvaran för tvärsnitt i rutnät.
Steg – Det här värdet anger avståndet mellan planen. I kommandot i Redigeringsfönstret lagras stegvärdet i INCREMENT-parametern.
Om värdet i rutan Steg är större än värdet i rutan Längd skapas endast ett sektionssnitt vid startpunkten.
Längd – Det här värdet anger maxavståndet mellan det första och det sista planet. Programvaran visar längdvärdet i parametern Längd i dialogrutan. Den visas som en lila linje i Grafikfönstret.
Utjämningstolerans: Du kan använda en utjämningstolerans om du vill ta bort små partier stegvis i tvärsnittet och skapa en jämnare mätt polylinje. Med den här inställningen filtrerar du punkter inom utjämningstoleransen och ritar in en polylinje efter data med hjälp av värdet Punktfördelning. Värdet 0 (noll) inaktiverar utjämningen. Detta är standardvärdet.
Du kan även definiera Punktfördelning med posten CrossSectionCopCadCrossSectionStep. Mer information om den här posten finns i "CrossSectionCopCadCrossSectionStep" i dokumentationen för PC-DMIS Inställningar.
Sätt Utjämningstolerans till ett lågt värde så att inte det mätta tvärsnittet avviker för mycket från faktiska data. Förutom vid extrema situationer (till exempel en enorm CAD-modell och/eller en extremt dålig punkttäthet) ska du ställa in den här parametern till mellan några tiondelars mm (max) och några tusendelars mm (minimalt).
Spelavstånd – Detta värde definierar det största spelavståndet längs med de gula mätta polylinjerna i ett tvärsnitt. Om spelrummet är lika med eller mindre än detta värde fylls spelrummen i med beräknade punkter. Det här värdet kan även anges i PC-DMIS Inställningar. Mer information finns under ämnet "CrossSectionMaximumEmptyLength" i dokumentationen om PC-DMIS Inställningar.
Punktfördelning: Använd endast den här posten om posten CrossSectionCopCadCrossSectionDrivenByCad är 1 (Sant). Det här värdet motsvarar steget som används längs med CAD-polylinjerna för att söka efter den bäst interpolerade Rutnätspunkten. Om du behöver mer exakta mätningar, eller om CAD-modellen är väldigt liten, kan ett mindre värde anges.
Det här värdet kan även anges i PC-DMIS Inställningar. Mer information finns i "CrossSectionCopCadCrossSectionStep" i dokumentationen för PC-DMIS Inställningar.
Maxavstånd till CAD: Det här värdet anger det maximala avståndet i rutnätsdata i förhållande till den nominella CAD-modellen. Standardvärdet är 2 mm. Om rutnätsdataobjektet avviker mer än värdet Maxavstånd till CAD från CAD-modellen kan det uppmätta (gula) tvärsnittet inte beräknas i PC-DMIS. Du kan ändra detta värde om du vill redogöra för stora avvikelser i rutnätsdata i förhållande till CAD-modellen.
Profilutvärdering – Klicka på knappen Lägg till
om du vill skapa en ny profilutvärdering för varje tvärsnitt. Mer information om profilutvärderingar finns i kapitlet "Utvärdera profil – Linje eller yta" i kapitlet "Använda äldre utvärderingsmetoder" i den centrala dokumentationen i PC-DMIS.
Analysvy – Klicka på knappen Lägg till om du vill skapa kommandot ANALYSVY i Redigeringsfönstret. Mer information om kommandot ANALYSVY finns i "Kommandot Skapa analysvy" i kapitlet "Infoga rapportkommandon" i den centrala dokumentationen för PC-DMIS.
Notering om min/max – Klicka på knappen Lägg till om du vill skapa minimi- och maxvärden i form av noteringsetiketter för det aktiva tvärsnittet.
PC-DMIS beräknar min- och maxpunkterna varje gång du kör mätrutinen.
CAD – Markera kryssrutan Markera om du vill markera CAD-ytor i Grafikfönstret. Sektionssnitt som inte passerar genom de markerade ytorna filtreras bort när du klickar på Skapa.
Om du till exempel markerar yta A efter definition av start- och slutpunkterna kommer endast tvärsnitt B och C att genereras.
Ex. på en markerad yta (A), som begränsar tvärsnitten till endast (B) och (C)
Markerade ytor påverkar inte vad du ser när du klickar på knappen Visa.
När snittplan visas i Grafikfönstret går det att manipulera dem så här:
Dra ett av handtagen på kanten av ett plan till ett nytt läge för att ändra storlek på snittplanens höjd och bredd.
Dra ett av handtagen på hörnet av ett plan till ett nytt läge för att rotera uppsättningen med plan runt deras axel.
Definiera om den lila linjens definition för START eller SLUT genom att dra det första eller sista blå punkthandtaget på den lila linjen till ett nytt läge. När riktningen ändras uppdateras värdena i dialogrutan och antalet plan i Grafikfönstret. I läget Axel går det inte att ändra riktningen på planen.
Dra den lila linjens blå punkthandtag i mitten av linjen för att flytta uppsättningen med plan.
När ett tvärsnitt skapas eller redigeras, visas snittplanen i en transparent vy som ovan.
Klicka på Skapa så utförs dessa åtgärder:
Ett RUTNÄT/OPER,TVÄRSNITT-kommando infogas för alla plan i Redigeringsfönstret, ungefär som i följande exempel:
Till exempel:
RUTNÄTSSNITT3=RUTNÄT/OPER,tvärsnitt,TOLERANS=0.05,BREDD=117.715,HÖJD=227.086,
STARTPKT = -6.439,60.097,6.276,NORMAL = 0.9684394,-0.2221293,-0.1130655,STORLEK=76
REF,RUTNÄT1,,
De svarta polylinjerna representerar de nominella CAD-värdena, och de gula representerar mätta polylinjerna.
En etikett infogas för varje plan i Grafikfönstret enligt nedan:
Slutförda sektionssnitt som visar fem plan
Definiera sektionssnittet genom att skriva in värden
Använd dialogrutan Rutnätsåtgärd och ange några av följande värden:
STARTPKT: Det här värdet anger startpunkten för tvärsnittet med rutorna Startpunkt X, Y och Z.
NORMAL: Det här värdet anger vektorn för tvärsnittet med rutorna Riktning I, J och K.
BREDD: Det här värdet anger breddegenskapen för tvärsnittet i rutan Bredd.
HÖJD: Det här värdet anger höjdegenskapen för tvärsnittet i rutan Höjd.
TOLERANS: Anger värdet som PC-DMIS använder för att fastställa maxavståndet från planet för en punkt som anses vara del av tvärsnittet i rutan Delta.
STEGVÄRDE: Anger värdet mellan snittplanen i rutan Steg.
LÄNGD: Anger värdet mellan det första och det sista snittplanet i rutan Längd.
UTJÄMNINGSTOLERANS: Anger toleransvärdet för förfining av punkter som är associerade med det genererade tvärsnittet i rutan Utjämningstolerans.
Definiera sektionssnittet med hjälp av Grafikfönstret
Om du vill ange en del parametrar för tvärsnittet klickar du på CAD-modellen i Grafikfönstret och väljer Startpunkt. En rosa punkt visas. Klicka på en punkt till i CAD-modellen för att fastställa riktningsvektorn och längden.
Skapa en profilutvärdering från Grafikfönstret
När du dubbelklickar på en tvärsnittsetikett skapar PC-DMIS en ny profilutvärdering som utvärderar det valda tvärsnittet.
Exportera rutnätstvärsnitt i IGES-format
När du har skapat rutnätstvärsnitt kan du exportera dem i IGES-format från dialogrutan Rutnätsåtgärd.
Information om åtgärden Export av rutnät finns i "Åtgärden EXPORT av rutnät" i denna dokumentation.
