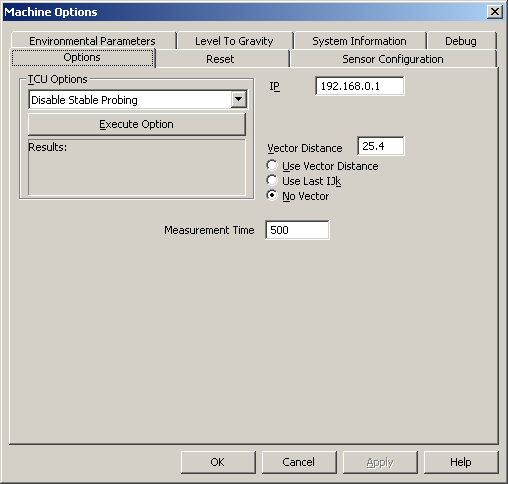

Dialogrutan CMM-alternativ - fliken Alternativ
Använd fliken Alternativ för att ställa in olika TCU-alternativ (trackerkontrollenhet) samt konfigurera kommunikation och andra parametrar. TCU-alternativen finns även som menyalternativ.
TCU-alternativ - I det här området kan du ställa in följande alternativ:
Inaktivera stabil mätning: Inaktiverar stabil mätning. Se menyalternativet Stabil mätning PÅ/AV i ämnet "Tracker-meny" för mer information.
Aktivera stabil mätning: Aktiverar stabil mätning. Se menyalternativet Stabil mätning PÅ/AV i ämnet "Tracker-meny" för mer information.
Gå till hemmaläget: Se menyalternativet Gå till hemmaläget i ämnet "Tracker-meny" för mer information.
Initiera - Se menyalternativet Initiera i ämnet "Tracker-meny" för mer information.
Uppriktning mot gravitationsplan - Se menyalternativet Initiera i ämnet "Nivel-kommandon" för mer information.
Direktvy - Visar lasermarkören oavsett om scannar eller inte.
Motorer av: Se menyalternativet Frikoppla motorer i ämnet "Tracker-meny" för mer information.
Återställ Nivel - Skapar en ny referensmätning.
TScan - Välj detta alternativ när laserscannern används för trackern.
Nolläge Pos (6 DoF) - Se menyalternativet Gå till 6DoF 0-position i ämnet "Tracker-meny" för mer information.
Det är enklare att komma åt alternativen för styrenheten från verktygsfältet/menyn Tracker.
IP-adress - Ange IP-adressen för lasertrackerns styrenhet (standardvärdet är 192.168.0.1).
Vektoravstånd - Definierar avståndet som du måste flytta T-Probe-enheten/reflektorn från mätpunktsplatsen innan en "Läst mätpunkt" tas.
Exempel som visar vektoravstånd och rörelse
"Läst mätpunkt" - Ändrar vektorn till den för linjen mellan platsen där du först trycker in knappen Mätpunkt (vid platsen för en normal mätpunkt) till platsen där du släpper knappen. Linjen måste vara längre än Använd vektoravstånd för du ska kunna registrera en "Läst mätpunkt".
"Normal mätpunkt" - En normal mätpunkt tas när du trycker in och släpper knappen på samma plats.
Välj något av följande vektoralternativ:
Använd vektoravstånd - Gör att du kan skapa vektorn med hjälp av en "Läst mätpunkt".
Använd senaste IJK - Använder värdena för IJK-vektorn från den senaste mätta punkten.
Ingen vektor - Du kan skapa scandata, när du håller en knapp intryckt på T-Probe-enheten.
Mättid - : Anger tidsintervallet i millisekunder. Ett medelvärde för dataströmmen från IFM under detta tidsintervall skapar ett mätvärde. Ett värde på 500 innebär 500 mätningar på 500 ms.
Ett medelvärde för dataströmmen från IFM under detta tidsintervall skapar ett mätvärde. 500 ms = 500 mätningar på 500 ms. Detta resulterar i en XYZ-koordinat med en RMS-kvalitetsindikering som finns tillgänglig i DRO-enheten.
Mättiden stöder ett värde mellan 500 ms och 100 000 ms (0,5 - 100 sekunder)
