Exécution d'un scanning de base de centre

Pour trouver un point bas/élevé dans une zone, sélectionnez Insérer | Scanning | Centre. L'onglet CENTRE dans la boîte de dialogue SCANNING DE BASE s'ouvre :

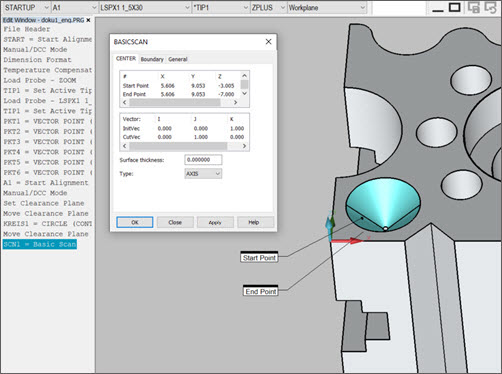

Boîte de dialogue SCANNING DE BASE - Onglet Centre

Cet onglet prend un point de départ et un point final du scanning et permet au contrôleur d'exécuter le scanning. Il ne génère qu'un point unique.

Pour la méthode de centre vous n'avez pas besoin de définir une condition de limite sur l'onglet Limite.

Ces paramètres contrôlent l'exécution du scanning :

• Point de départ : il s'agit du point à partir duquel commence l'exécution du scanning.

• Point de fin : il s'agit du point auquel s'arrête l'exécution.

Vous pouvez saisir ces points directement au clavier ou les obtenir de la machine ou de la CAO.

Définition d'un scanning de centre de base

Vous pouvez définir un scanning de centre de base de l'une des façons suivantes :

• Saisissez directement les valeurs. Voir « Scanning de base de centre - Méthode de saisie de valeurs ».

• Mesurez physiquement les points sur la pièce. Voir « Scanning de centre de base - Méthode de point mesuré.

• Cliquez sur les points dans le modèle CAO dans la fenêtre d'affichage graphique. Voir « Scanning de base de centre - Méthode de données de surface » ou « Scanning de base de centre - Méthode de données de quadrillage ».

Une fois le scanning créé, PC-DMIS l'insère dans la fenêtre de modification. Ci-après un exemple de ligne de commande pour un scanning de centre de base dans la fenêtre de modification :
