Exécution d'un scanning de base de cylindre

Pour scanner un cylindre, sélectionnez Insérer | Scanning | Cylindre afin d'ouvrir l'onglet CYLINDRE dans la boîte de dialogue SCANNING DE BASE :

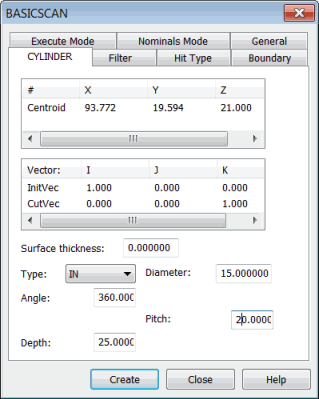

Boîte de dialogue SCANNING DE BASE - Onglet Cylindre

Cet onglet prend des paramètres comme le diamètre et le pas du cylindre et permet au contrôleur d'effectuer le scanning.

La méthode Cylindre :

Le paramètre Barycentre dans la colonne # contrôle l'exécution du scanning. Ce point correspond au centre du cylindre à partir duquel commence l'exécution. Vous pouvez entrer directement le centre du cylindre ou l'obtenir de la machine ou de la CAO.

Définition d'un scanning de cylindre de base

Vous pouvez définir un scanning de base de cylindre de l'une des façons suivantes :

Une fois le scanning créé, PC-DMIS l'insère dans la fenêtre de modification. Ci-après un exemple de ligne de commande pour un scanning de cylindre de base dans la fenêtre de modification :

SCN1 =BASICSCAN/CYLINDER,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES

<25.399,25.4,0>,CutVec=0,0,1,IN

InitVec=-1,0,0,DIAM=25.4,ANG=360,PITCH=5,DEPTH=0,THICKNESS=0,

PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0

FILTER/DISTANCE,1

EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO

BOUNDARY/

TYPEPALPAGE/VECTEUR

NOMS MODE=MASTER

FIN DU SCANNING

Rubriques associées :

Exécution de scannings de base

Scanning de base de cylindre - Méthode de saisie de valeurs

Scanning de base de cylindre - Méthode de point mesuré

Scanning de base de cylindre - Méthode de données de surface

Scanning de base de cylindre - Méthode de données de quadrillage

Cylindre : Méthode de données CAO
