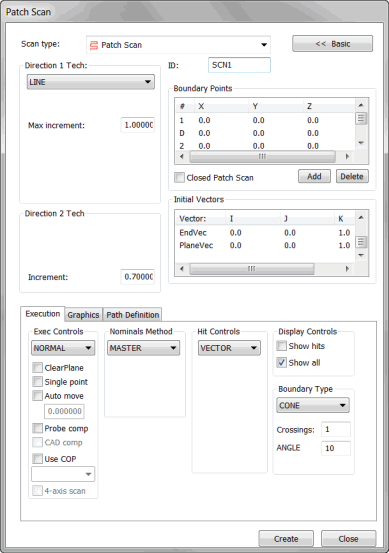

Boîte de dialogue Scanning de raccord
Le scanning de raccord est comparable à une série de scannings linéaires ouverts effectués parallèlement les uns aux autres.
L'option Insérer | Scanning | Raccord scanne la surface selon les techniques sélectionnées dans les zones Tech, direction 1 et Tech, direction 2.
Le palpeur reste toujours à l'intérieur du plan de coupe pendant l'exécution du scanning.
La technique direction 1 indique la direction entre les premier et deuxième points de limite.
La technique direction 2 indique la direction entre les deuxième et troisième points de limite.
PC-DMIS scanne la pièce sur la surface indiquée dans la zone Tech. direction 1. Lorsqu'il rencontre le deuxième point de limite, PC-DMIS passe automatiquement à la ligne suivante comme indiqué par la zone Tech. direction 2.
A - Technique direction 1
B - Technique direction 2
Exemple de scanning de raccord
Pour créer un scanning de raccord
Assurez-vous d'avoir activé un palpeur TTP ou analogique.
Passez PC-DMIS en mode CND.
Sélectionnez Insérer | Scanning | Raccord dans le sous-menu. La boîte de dialogue Scanning de raccord s'ouvre.
Entrez le nom du scanning dans la zone ID si vous voulez utiliser un nom personnalisé.
Sélectionnez le type de RACCORD approprié pour la première direction dans la liste Tech. direction 1. En fonction de la technique choisie, entrez les valeurs d'incrément et d'angle appropriées dans les zones Incr. max., Incr. min., Ang. max. et Ang. min..
Si vous sélectionnez la technique SOLIDE pour la première direction, vous devez également la sélectionner pour la seconde.
Sélectionnez le type de RACCORD approprié pour la seconde direction dans la liste Tech. direction 2. En fonction de la technique choisie, entrez les valeurs d'incrément et d'angle appropriées dans les zones Incr. max., Incr. min., Ang. max. et Ang. min..
Si votre scanning traverse plusieurs surfaces, sélectionnez-les avec la case à cocher Sélectionner, comme expliqué dans la rubrique « Onglet Graphiques ».
Ajoutez le point 1 (point de départ), le point D (direction dans laquelle faire le scanning), le point 2 (le point final de la première droite), le point 3 (pour générer une zone minimum) et, si vous le souhaitez, le point 4 (pour tracer une zone carrée ou rectangulaire). Vous sélectionnerez ainsi la zone à scanner. Sélectionnez ces points en suivant une procédure appropriée, comme indiqué dans la rubrique « Zone Points de limite ».
Apportez toute modification nécessaire aux vecteurs dans la zone Vecteurs initiaux. Pour ce faire, double-cliquez sur le vecteur, faites les changements dans la boîte de dialogue Modifier élément de scanning, puis cliquez sur OK pour revenir à la boîte de dialogue Scanning de parcours.
Sélectionnez le mode valeurs nominales approprié dans la liste Valeurs nominales de la zone Méthode val. nominales.
Dans la zone Tolérance de la zone Méthode val. nominales, saisissez une valeur de tolérance qui compense au moins le rayon du palpeur.
Sélectionnez le mode valeurs nominales approprié dans la liste Exécution de la zone Contrôle exéc.
Dans le cas d'une pièce fine, entrez son épaisseur dans la zone Épaisseur de l'onglet Graphiques.
Si besoin est, cochez l'une des cases dans les zones de l'onglet Exécution.
Si vous utilisez un palpeur analogique, pensez à cliquer sur l'onglet Points de contrôle pour optimiser l’exécution de votre scanning.
Cliquez sur le bouton Générer dans la zone Parcours théorique de l'onglet Définitions parcours pour générer un aperçu du scanning dans le modèle CAO, à l'intérieur de la fenêtre d'affichage graphique. Lorsque vous générez le scanning, PC-DMIS le lance au point de départ et suit la direction choisie jusqu’à atteindre le point de limite. Le scanning fait des aller-retour en lignes le long de la zone choisie : le scanning se fait par lignes à la valeur d'incrément indiquée jusqu'à la fin du processus.
Si nécessaire, vous pouvez supprimer les points individuels. Pour ce faire, sélectionnez-les un à la fois dans la zone Parcours théorique en appuyant sur la touche de suppression.
Si nécessaire, apportez des modifications à votre scanning.
Cliquez sur le bouton Créer. PC-DMIS insère le scanning dans la fenêtre de modification.
