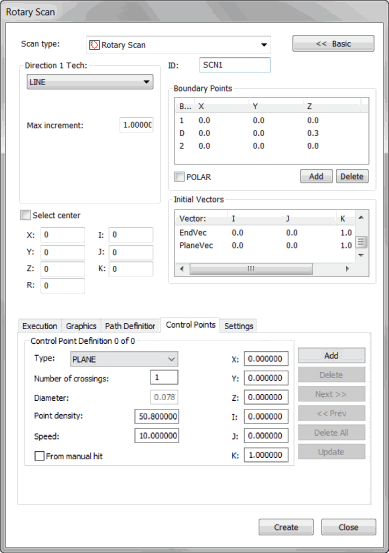

Boîte de dialogue Scanning rotatif
L'option Insérer | Scanning | Rotation permet de scanner la surface autour d'un point donné selon un rayon spécifié à partir de ce point. Le rayon sera conservé quels que soient les changements de surface. Cette procédure utilise le point de départ et le point final pour l'arc de mesure. Elle inclut aussi un point de direction pour définir la direction du début à la fin.
Exemple de scanning rotatif autour d'un cône
Pour plus de détails sur la boîte de dialogue Scanning rotatif, voir « Fonctions communes de la boîte de dialogue Scanning » de la documentation PC-DMIS Core.
Création d’un scanning rotatif
Assurez-vous d'avoir activé un palpeur TTP ou analogique.
Passez PC-DMIS en mode CND.
Sélectionnez Insérer | Scanning | Rotation pour ouvrir la boîte de dialogue Scanning rotatif.
Entrez le nom du scanning dans la zone ID si vous voulez utiliser un nom personnalisé.
Déterminez le point central pour le scanning rotatif. Pour ce faire, vous pouvez procéder de l'une de ces deux façons :
Cochez la case Sélectionner centre, puis cliquez sur la pièce.
Entrez manuellement l'emplacement du centre du cercle dans les zones XYZ et IJK .
Entrez une valeur de rayon pour le scanning rotatif dans la zone R. Dès que vous entrez un rayon, PC-DMIS trace l'emplacement du scanning sur le modèle de la pièce dans la fenêtre d'affichage graphique.
Vérifiez que les informations XYZ et IJK du scanning sont correctes.
Décochez la case Sélectionner centre .
Sélectionnez la technique appropriée dans la liste Tech direction 1. En fonction de la technique choisie, entrez les valeurs d'incrément et d'angle appropriées dans les zones Incr. max., Incr. min., Ang. max. et Ang. min..
Si votre scanning traverse plusieurs surfaces, sélectionnez-les avec la case à cocher Sélectionner, comme expliqué dans la rubrique « Onglet Graphiques ».
Ajoutez le point 1 (point de départ), le point D (direction à scanner) et le point 2 (point final) pour le scanning rotatif. Vous sélectionnerez ainsi la courbe à scanner. Si vous souhaitez scanner la totalité de la circonférence, supprimez le point 2. Choisissez ces points en suivant la procédure appropriée décrite dans la rubrique « Zone Points de limite ».
Sélectionnez le type approprié de palpage à prendre dans la liste Type de palpage de la zone Contrôles palpage.
Apportez toute modification nécessaire aux vecteurs dans la zone Vecteurs initiaux. Pour ce faire, double-cliquez sur le vecteur, faites les changements dans la boîte de dialogue Modifier élément de scanning, puis cliquez sur OK pour revenir à la boîte de dialogue Scanning rotatif.
Sélectionnez le mode valeurs nominales approprié dans la liste Valeurs nominales de la zone Méthode val. nominales.
Dans la zone Tolérance de la zone Méthode val. nominales, saisissez une valeur de tolérance qui compense au moins le rayon du palpeur.
Sélectionnez le mode valeurs nominales approprié dans la liste Exécution de la zone Contrôle exéc.
Dans le cas d'une pièce fine, entrez son épaisseur dans la zone Épaisseur de l'onglet Graphiques.
Si besoin est, cochez l'une des cases dans les zones de l'onglet Exécution.
Si vous utilisez un palpeur analogique, pensez à cliquer sur l'onglet Points de contrôle pour optimiser l’exécution de votre scanning.
Cliquez sur le bouton Générer dans la zone Parcours théorique de l'onglet Définitions parcours pour générer un aperçu du scanning dans le modèle CAO, à l'intérieur de la fenêtre d'affichage graphique. Lorsque vous générez le scanning, PC-DMIS le lance au point de départ et suit la direction choisie jusqu’à atteindre le point de limite.
Si nécessaire, vous pouvez supprimer les points individuels. Pour ce faire, sélectionnez-les un à la fois dans la zone Parcours théorique en appuyant sur la touche de suppression.
Si nécessaire, apportez des modifications à votre scanning.
Cliquez sur le bouton Créer. PC-DMIS insère le scanning dans la fenêtre de modification.
