Tolérances simultanées

De nombreuses tolérances géométriques sont pensées pour être considérées simultanément. Par exemple, quand des spécifications de position et/ou de profil de surface renvoient au même cadre de tolérance partiellement contraint, vous devez normalement les considérer simultanément. Pour plus de détails, voir les standards suivants :

Il vous revient de choisir les tolérances géométriques à considérer simultanément. Pour ce faire, vous créez une commande de tolérance simultanée pour chaque ensemble de tolérances géométriques simultanées.

PC-DMIS peut prendre simultanément en compte des spécifications de profil de droite à condition qu'elles aient au moins une référence, mais cette approche n'est pas conseillée. Pour plus de détails, voir « Profil d'une droite ».

Définition d'une tolérance simultanée

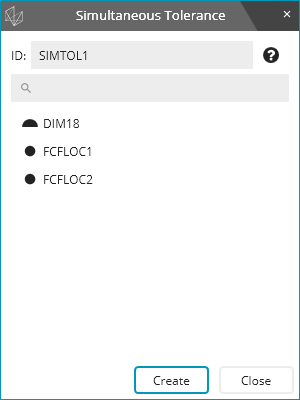

  1. Dans le menu, choisissez Insérer | Dimension | Tolérance simultanée pour ouvrir la boîte de dialogue Tolérance simultanée :

  1. Modifiez l'ID de dimension si besoin est.

  2. Sélectionnez les commandes de tolérances géométriques appartenant à la tolérance simultanée.

  3. Une fois la commande de tolérance géométrique sélectionnée, la liste est automatiquement filtrée et vous ne voyez que les dimensions avec le même cadre de tolérance que la première commande de tolérance sélectionnée.

Syntaxe du mode commande

La syntaxe du mode commande dans la fenêtre de modification ressemble à ce qui suit :

SIMTOL2 =SIMULTANEOUS_TOLERANCE/FCFLOC2,FCFLOC5,FCFPROF12,,

Comme dans la boîte de dialogue, les seuls contrôles dans la fenêtre de modification concernent l'ID de dimension et les commandes de tolérances géométriques appartenant à la tolérance simultanée.

Comportement

Considérez la commande de tolérance simultanée comme une annotation ou une instruction. Rien ne se passe si vous l'exécutez. Elle n'apparaît pas non plus dans le rapport. À la place, la commande de tolérance simultanée change la façon dont les tolérances géométriques sont évaluées.

Au cours de l'exécution, les commandes de tolérances géométriques savent qu'elles appartiennent à la commande de tolérance simultanée. Elles savent aussi quelles autres commandes de tolérances géométriques font partie de la commande de tolérance simultanée. Si vous avez mesuré toutes les entrées de toutes les tolérances simultanées (afin que la tolérance soit prête à être évaluée), le calcul simultané a lieu. Si vous n'avez pas mesuré tous les éléments d'entrée en revanche, la tolérance n'est pas prête pour évaluation. Dans ce cas, PC-DMIS affiche temporairement un message « En attente d'évaluation » dans toutes les commandes de tolérances géométriques dans l'ensemble simultané. Le message identifie la tolérance géométrique à l'origine du retard et les éléments non mesurés. Votre rapport affiche aussi temporairement le message « Attente » au lieu d'une valeur mesurée. Lorsque tous les éléments d'entrée sont mesurés, PC-DMIS met à jour la fenêtre de modification et le rapport avec les valeurs mesurées.

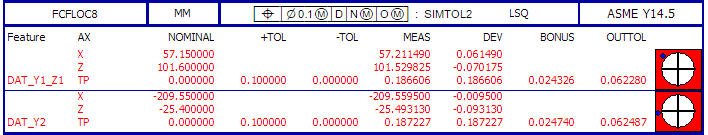

Le rapport pour une tolérance appartenant à un ensemble simultané ressemble à ceci :

Le rapport est fondamentalement le même que pour toute autre tolérance géométrique. PC-DMIS montre l'étiquette dans le rapport à la même place qu'il le ferait s'il n'y avait pas de tolérance simultanée. Vous pouvez savoir si une tolérance a été considérée simultanément par le texte dans l'en-tête de l'étiquette. Par exemple, dans l'image ci-dessus, ce texte est SIMTOL2. Il indique donc la commande de tolérance simultanée à laquelle appartient la commande de tolérance géométrique.

PC-DMIS ne considère pas simultanément les segments inférieurs de tolérances de profil ou de position composite. Le segment supérieur est simultané à d'autres commandes de tolérance, mais PC-DMIS considère les segments inférieurs indépendamment du reste.

Recommandations de structuration des routines de mesure

Votre routine de mesure n'a besoin d'aucun structure spéciale pour utiliser des tolérances simultanées. Sachez juste que pendant l'exécution, si PC-DMIS n'a pas encore mesuré certains éléments, quand il exécute la première tolérance géométrique dans l'ensemble simultané, il affiche un message temporaire « Attente ».

La façon la plus simple d'éviter ce message temporaire « Attente » est de mesurer d'abord tous vos éléments, puis de placer toutes vos tolérances après ces éléments. Toutes les tolérances sont ainsi prêtes à être évaluées et le message « Attente » ne s'affiche pas.

Si vous utilisez des expressions avec vos commandes de tolérances géométriques, placez-les suffisamment tard dans votre routine pour ne pas obtenir un message « Attente ».

Comparaison avec la pratique antérieure

PC-DMIS 2020 R2 a introduit la commande de tolérance simultanée (SIMULTANEOUS_TOLERANCE). Cette commande fonctionne avec la nouvelle commande de tolérance géométrique. Avant cela, PC-DMIS proposait la commande d'évaluation simultanée (SIMULTANEOUS_EVALUATION). Elle était conçue pour fonctionner avec la commande XactMeasure. La nouvelle commande de tolérance simultanée fonctionne différemment de la commande d'évaluation simultanée :

Évaluation simultanée
(comportement 2020 R1 et antérieurs)

Tolérance simultanée
(comportement 2020 R2 et ultérieurs)

Les tolérances XactMeasure ont été désélectionnées pour exécution (en bleu dans la fenêtre de modification en mode commande).

Les tolérances géométriques sont sélectionnées pour exécution (en blanc dans la fenêtre de modification en mode commande).

Les tolérances XactMeasure n'avaient rien dans le rapport.

Les tolérances géométriques sont signalées comme d'habitude, et une petite note dans le rapport indique qu'elles appartiennent à un ensemble simultané.

Le rapport d'évaluation simultanée incluait tous les résultats de toutes les tolérances dans l'ensemble simultané.

La tolérance simultanée ne produit rien dans le rapport.

Migration

Si vous ouvrez un programme depuis la version 2020 R1 ou une version antérieure, PC-DMIS effectue ce qui suit :

Pour des informations supplémentaires sur la migration, voir « Migration depuis XactMeasure ».
