L'objet LeaderLine vous permet de dessiner une ligne de repère (une ligne de connexion) entre un objet Label et un CadReportObject. Pour ce faire, sélectionnez l'objet, cliquez dessus et faites-le glisser d'un objet vers un autre.
Si l'opération est correcte, la ligne de repère relie automatiquement les deux objets ; elle changera de longueur et se déplacera en conséquence si vous modifiez l'emplacement des objets par la suite. Par exemple, cette figure montre un objet CadReportObject avec trois objets Label autour, tous avec des objets LeaderLine les connectant.
Trois objets Label avec des objets LeaderLine tracés vers un objet CadReportObject
Si la ligne de repère ne peut pas détecter les deux objets, une boîte de dialogue Construction de ligne de repère s'ouvre et vous permet de sélectionner les deux objets pour la ligne de repère.
Boîte de dialogue Construction de ligne de repère
Si vous supprimez l'objet Label ou CADReportObject, PC-DMIS supprime automatiquement la ligne de repère.

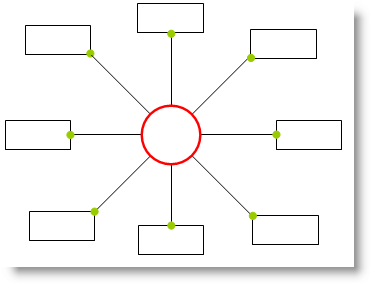

Dans la fenêtre Rapport, en fonction de l'emplacement de l'étiquette de l'élément, la ligne de repère s'associe à l'un des bords ou des coins de l'étiquette. Prenez cet exemple graphique. Il montre que lorsque vous positionnez les étiquettes (rectangles) par rapport à l'élément (cercle rouge), un changement se produit au point où la ligne de repère touche (pointillés verts) l'étiquette.
Exemple graphique des positions de connexion de la ligne de repère et d'étiquettes
Les propriétés suivantes sont disponibles :
LeaderLineVisibility
Définit l'état de visibilité de la ligne de repère sélectionnée. TRUE montre la ligne de repère. FALSE la masque.
Object1
Définit le premier des deux objets entre lesquels la ligne de repère est tracée.
Object2
Définit le second des deux objets entre lesquels la ligne de repère est tracée.
