Le capteur laser scanne le long du cône. Il se déplace dans la direction du vecteur du cône. Le laser doit être quasiment perpendiculaire à ce vecteur.
1 - Le vecteur de l'élément.
2 - Les lignes de scanning ou les bandes laser sont perpendiculaires au vecteur de l'élément.
3 - La direction du scanning suit le vecteur de l'élément.
Lorsque vous effectuez un scanning laser d'un élément avec un poignet Tesastar, la meilleure direction de scanning peut se trouver le long du vecteur de l'élément ou perpendiculaire à lui. Ceci dépend toutefois de la capacité de la tête à pivoter vers un angle vous permettant de scanning dans une direction perpendiculaire à l'orientation de la bande.

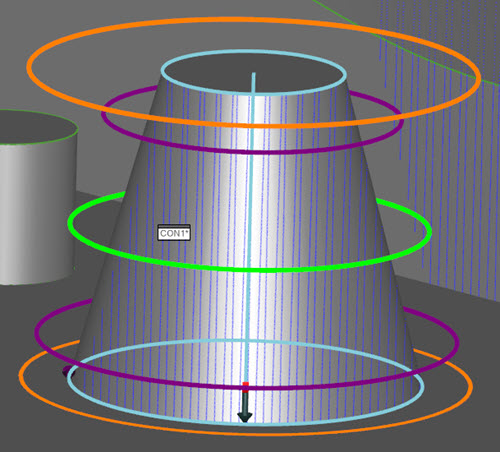

Exemple de création de parcours pour le cône laser directement mesuré à l'aide d'un poignet auto :
Mesures d'arbres
Scanning simple
Réglez la fenêtre de traitement dans la vue laser pour inclure le plus de surface conique possible. Le plan laser doit être orienté d'environ 30~60 degrés par rapport à l'axe du cône. Le scanning doit capturer la région du plan de base de l'arbre où le cône est monté.
Scanning laser d'un seul passage sur le cône de l'arbre
