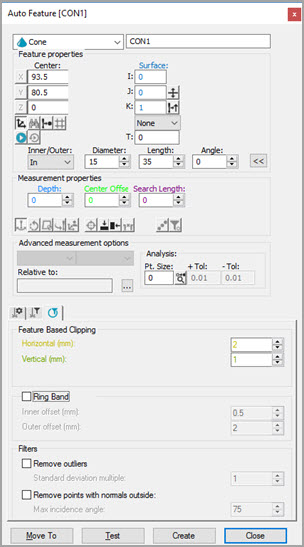

Boîte de dialogue Élément automatique - Cône
Pour mesurer un cône avec un capteur laser :
Ouvrez la boîte de dialogue Élément automatique et sélectionnez Cône.
Dans la zone Int/Ext, sélectionnez Int ou Ext.
Procédez de l'une des façons suivantes :
Cliquez sur la CAO pour attribuer au cône un emplacement et un vecteur. Entrez manuellement le reste des informations.
Déplacez la machine à l'emplacement du cône via l'onglet Laser de la fenêtre d'affichage graphique. Ensuite, dans la zone Propriétés d'éléments, cliquez sur Lire point depuis la position (
). Entrez ensuite manuellement le reste des informations, comme la valeur Int/Ext, le diamètre, la longueur et d'autres paramètres.
Entrez manuellement les informations théoriques X, Y, Z, I, J, K, la valeur Int/Ext, le diamètre, la longueur, la profondeur et d'autres paramètres.
Entrez les informations requises dans les onglets de la boîte à outils palpeur. Accédez aux propriétés Scanning laser, Filtrage laser et Coupe laser dans les onglets pour saisir les informations.
Cliquez sur le bouton Tester si vous souhaitez tester l'élément.
Avertissement : Quand vous faites ceci, la machine se déplace. Pour éviter toute blessure, éloignez-vous de la machine. Pour ne pas endommager le matériel, lancez la machine à une vitesse moins rapide.
Cliquez sur Créer, puis sur Fermer.
L'emplacement et le vecteur de direction de l'élément définissent l'axe central du cône.
