Diamètre - La valeur dans cette zone définit le diamètre du cône.
Longueur - La valeur dans cette zone indique la longueur (hauteur) de l'axe du cône. Le paramètre de longueur est uniquement valide comme valeur nominale. PC-DMIS n'effectue pas de mesure de longueur réelle.
Intérieur/Extérieur - Ce paramètre définit si le cône est intérieur (alésage) ou extérieur (arbre).
Contrairement à la plupart des autres éléments automatiques laser, pour la valeur Surbalayer dans l'onglet Propriétés de scanning laser de la boîte à outils palpeur, vous devez utiliser des valeurs négatives.
Ceci limite les mesures dans la zone conique le long de l'axe du cône.
Profondeur - Ce paramètre détermine l'emplacement du point focal du laser par rapport au diamètre extérieur du cône (cônes extérieurs) ou de l'axe central du cône (cônes intérieurs). Ceci vous permet de contrôler comment les bandes laser tombent sur la surface du cône en indiquant à quelle distance le laser doit se trouver de cette surface. Avec une profondeur de 0 (zéro), cet élément est calculé à la hauteur du plan de surface, à l'aide de données se trouvant à la profondeur la plus basse possible par rapport au plan de surface. Avec une profondeur d'une autre valeur, le logiciel effectue le calcul à cette profondeur.
Décalage centre - Cette valeur identifie le centre de la partie du cône de l'arbre.
Longueur recherche - Cette valeur identifie la longueur de la partie du cône.
Par défaut, la profondeur est de zéro pour un élément de plan sans arêtes extrudées. Vous devez uniquement la modifier si le dessin de votre pièce le requiert. Sinon, PC-DMIS ne trouve pas de points à la profondeur indiquée. Ceci entraîne une erreur de calcul dans le module d'extraction d'élément.

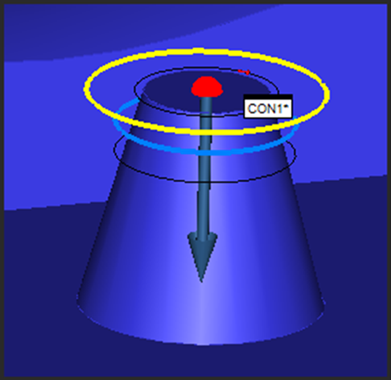

Exemple de cône externe dans la fenêtre d'affichage graphique montrant :
le diamètre (cercle noir en haut)
la longueur (cercle noir au bas)
la profondeur (cercle bleu)
le point central (cercle jaune)

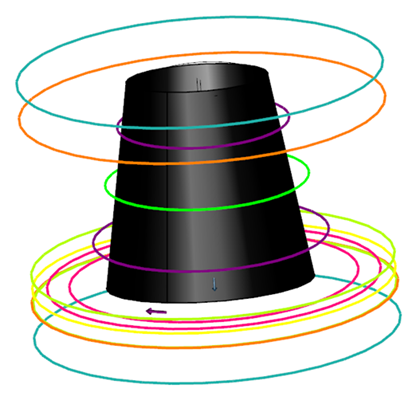

Exemple de cône d'arbre externe dans la fenêtre d'affichage graphique montrant :
la longueur de recherche (cercles violets)
le décalage central (cercle vert citron)
la ségrégation de point (cercles orange)
le point central (cercle jaune)
le plan de coupe (cercle vert clair)
le surbalayage (cercles vert d'eau)
l'anneau (cercles roses)
