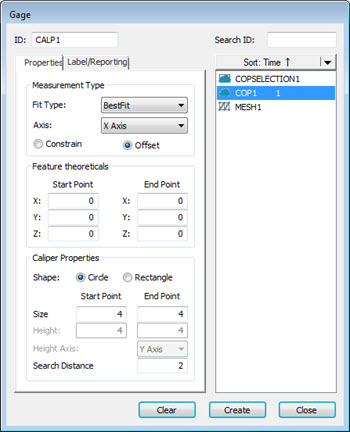

Boîte de dialogue Gabarit - onglet Propriétés

L'onglet Propriétés de la boîte de dialogue Gabarit comporte ces sections :

Type de mesure

Type Fit : cliquez sur la flèche déroulante pour afficher ces options :

Max Fit : il s'agit du réglage par défaut. Avec la taille du contact et la distance de recherche, les extrémités de l'étrier s'arrêtent aux points élevés sur les surfaces sélectionnées. Une distance de recherche le long de l'axe de l'étrier permet de déterminer les points pertinents.

Best Fit : un best fit moindres carrés est appliqué à tous les points de données tombant dans la taille de contact de l'étrier et la distance de recherche. Les points de best fit obtenus permettent de déterminer la longueur de l'étrier. Cette méthode alternative peut être employée si les données de scanning contiennent du « bruit », mais peut donner l'étrier illustré dans le nuage de points ou le maillage.

Axe : l'étrier peut être construit le long de l'axe X, Y ou Z. Sélectionnez Parallèle pour le construire perpendiculaire à la première surface choisie. Sélectionnez Aucun pour n'appliquer aucune contrainte (distance 3D entre deux points).

Contrainte : sélectionnez cette option pour rendre deux extrémités exactement opposées le long de l'axe sélectionné.

Décalage : sélectionnez cette option pour permettre le décalage de deux extrémités. La longueur mesurée reste le long de l'axe sélectionné.

Valeurs théoriques élément

Point de début : il s'agit de l'emplacement des coordonnées XYZ où commence l'étrier.

Point de fin : il s'agit de l'emplacement des coordonnées XYZ où s'arrête l'étrier.

Propriétés de l'étrier

Forme : sélectionnez la forme de contact appropriée : Cercle (par défaut) ou Rectangle. Si vous sélectionnez Rectangle, les options Hauteur et Axe hauteur sont activées.

L'option Rectangle est uniquement activée quand vous sélectionnez l'option Axe X, Axe Y ou Axe Z dans la section Type de mesure. Si vous sélectionnez Parallèle ou Aucun, l'option Rectangle est désactivée.

Taille / Largeur : l'étrier peut avoir des contacts de départ et de fin de différente taille. Entrez les valeurs Taille point de départ et Point de fin pour le contact circulaire, et les valeurs Largeur point de départ et Point de fin pour le contact rectangulaire. Quand la distance est calculé, le contact s'arrête au point élevé comme le ferait un étrier.

Hauteur : ces valeurs définissent la hauteur du point de départ et du point de fin d'un contact rectangulaire. La taille de la hauteur se trouve le long de l'axe sélectionné. Cette option est uniquement activée pour les étriers rectangulaires.

Axe hauteur : sélectionnez l'option dans la liste pour définir l'axe utilisé pour contrôler la rotation du rectangle. Cette option est uniquement activée pour les étriers rectangulaires.

Distance de recherche : cette valeur définit la longueur, à partir des valeurs nominales, de chaque côté du point choisi. La distance de recherche et la forme de contact de l'étrier créent une zone cylindrique. Toutes les données dans cette zone sont évaluées pour déterminer le point élevé de l'étrier.

Pour des détails, voir la rubrique « Création d'un étrier ».

Boîte de dialogue Gabarit - onglet Étiquette/Génération de rapports

L'onglet Étiquette/Génération de rapports de la boîte de dialogue Gabarit comporte ces sections :

Section Tolérances

Les tolérances par défaut de l'étrier sont définies par l'échelle de couleurs de dimension. Pour des détails, voir « Modification des couleurs de dimension » dans la documentation PC-DMIS Core.

La section Tolérances vous permet de saisir les tolérances positives et négatives pour la longueur de l'étrier.

Pour entrer les tolérances positives, négatives et nominales :

1. Tapez la valeur de tolérance positive dans la case Plus.

2. Tapez la valeur de tolérance négative dans la zone Moins.

Si un modèle CAO est utilisé, la longueur nominale (théorique) de l'étrier est déterminée à partir de la CAO. Si aucun modèle CAO n'est utilisé, la valeur nominale est mise à jour avec la valeur mesurée initiale. La valeur nominale est modifiable.

Section Étiquette

Case à cocher Afficher : quand elle est cochée, l'étiquette et le graphique de l'étrier apparaissent dans la fenêtre d'affichage graphique.

Case à cocher Afficher en-tête : bascule l'affichage des en-têtes de lignes et de colonnes dans l'étiquette Étrier. Si elle est cochée, les en-têtes sont visibles.

Zone Contenu

L'ordre dans lequel vous cochez les cases suivantes détermine celui dans lequel elles apparaissent dans l'étiquette. Le numéro apparaît à gauche de chaque élément choisi. Quand vous décochez une case, le logiciel modifie les numéros des cases restantes en conséquence.

Case à cocher Mesuré : si elle est cochée, les données mesurées sont visibles dans l'étiquette.

Case à cocher Nominal : si elle est cochée, les données nominales sont visibles dans l'étiquette.

Case à cocher Tolérance : si elle est cochée, les données de tolérance sont visibles dans l'étiquette.

Case à cocher Écart : si elle est cochée, les données d'écart entre les valeurs mesurées et nominales sont visibles dans l'étiquette.

Case à cocher Hors tol : si elle est cochée, les données hors tolérance sont visibles dans l'étiquette.

Bouton Par défaut : cliquez dessus pour définir la sélection des cases à cocher comme celle par défaut.

Bouton Réinitialiser : cliquez dessus pour décocher toutes les cases dans la zone Contenu. Le logiciel réinitialise alors la section à la configuration par défaut montrant la valeur mesurée.

Section Rapport et statistiques

Dans cette section, vous pouvez utiliser des options pour contrôler les résultats :

STATS – envoie les informations de sortie aux fichiers de statistiques.

RAPPORT – envoie les informations de sortie au rapport d'inspection.

LES DEUX – envoie les informations de sortie au rapport d'inspection et aux fichiers de statistiques.

AUCUNE – n'envoie pas les informations de sortie.

Lorsque PC-DMIS exécute la commande, les résultats sont envoyés à la sortie indiquée.

Si vous choisissez Stats ou Les deux, une commande STATS/ON doit déjà exister dans la fenêtre de modification pour envoyer les résultats au fichier de statistiques.

Les éléments qui apparaissent dans la sortie au format texte sont définis par la commande de format de dimension dans votre routine de mesure. Pour des détails, voir la rubrique « Format de dimension » dans la documentation PC-DMIS Core.
