Vérifiez que vous disposez d'un modèle CAO importé dans la fenêtre d'affichage graphique et d'une commande MESH dans la routine de mesure. Ces éléments sont requis pour aligner un maillage à la CAO.
Sélectionnez l'option de menu Insérer | Maillage | Alignement ou cliquez sur le bouton Alignement de maillage (
) dans la barre d'outils Maillage. Vous pouvez aussi ouvrir cette boîte de dialogue en entrant la commande MESHCADBF dans la fenêtre de modification en mode commande, entre les commandes ALIGNMENT/START et ALIGNMENT/END. La boîte de dialogue Alignement de maillage/CAO s'ouvre :

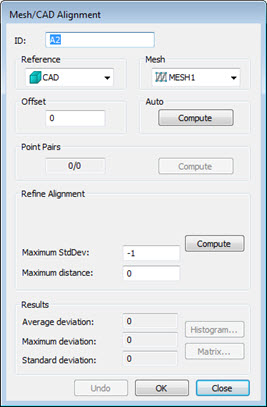

Boîte de dialogue Alignement de maillage/CAO
Pour une description complète de la boîte de dialogue Alignement de maillage/CAO, voir la rubrique « Description de la boîte de dialogue Alignement de maillage/CAO » dans la documentation de PC-DMIS Laser.
Une vue divisée et temporaire du modèle CAO et du maillage apparaît dans la fenêtre d'affichage graphique. Vous pouvez utiliser cette vue divisée pour vérifier visuellement l'alignement créé. Dans la liste déroulante Référence, sélectionnez votre point de référence : normalement est disponible soit le propre modèle CAO, soit un maillage défini. Le maillage est aligné à la référence sélectionnée.

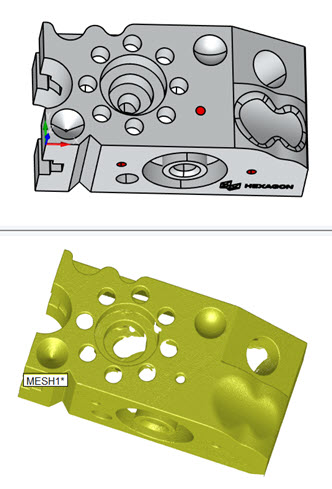

Vue d'écran divisée montrant le modèle CAO dans la moitié supérieure et le maillage dans la moitié inférieure
Si votre routine de mesure compte plusieurs maillages, choisissez-en un dans la liste Maillage.
Effectuez l'alignement :
Dans la section Auto, cliquez sur le bouton Calculer. Vous devez uniquement vous en servir si vous avez un scanning complet des faces externes de la pièce. Dans ce cas, un alignement du maillage à la CAO a lieu, ainsi qu'une amélioration de cet alignement lors de sa génération.
Si le calcul automatique ne donne pas un bon alignement, utilisez la zone Paires de points pour effectuer un alignement approximatif. Le maillage se rapproche alors assez de la CAO s'il ne l'est pas déjà. Vous pouvez ensuite améliorer davantage l'alignement si besoin est. Vous devez utiliser ce type d'alignement si le maillage est incomplet ou s'il contient des données scannées appartenant à un montage, une table, ou tout autre élément du genre.

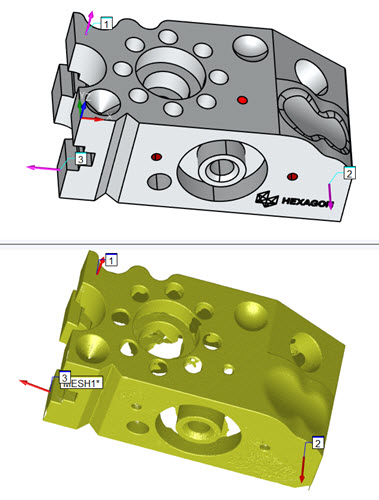

Cliquez sur les points souhaités dans le maillage.
Cliquez sur les emplacements correspondants sur le modèle CAO.
Plus vous prenez de points autour des différentes zones du modèle et du maillage, plus l'alignement est précis.
Cliquez sur Calculer pour créer l'alignement approximatif.
Utilisez ensuite la zone Améliorer alignement chaque fois que vous souhaitez affiner votre alignement. Le maillage se rapproche alors de votre modèle CAO. Pour obtenir un alignement avancé correct, les points du maillage doivent être suffisamment proches des points CAO dans l'alignement initial de base.
Dans la zone Total de points, définissez le nombre total de points exemples aléatoires à utiliser dans chaque itération.
Dans la zone Itérations maximum, définissez le nombre d'itérations.
Dans la zone Écart type maximum, définissez l'écart type maximum pour l'exécution de l'alignement automatique entre les points du maillage et le modèle CAO. Quand la commande d'alignement automatique est exécutée, si l'écart type des écarts maillage/CAO est supérieur à la valeur maximum définie, vous pouvez sélectionner des paires de points pour avoir un meilleur alignement. La valeur par défaut est -1, ce qui équivaut à un écart type infini permis.
Définissez la distance maximum des points à partir de la CAO pour l'utiliser dans les routines best fit. La valeur par défaut est 0. Dans ce cas, une distance interne max en fonction de la taille du maillage est utilisée.
Cliquez sur Calculer pour affiner l'alignement.

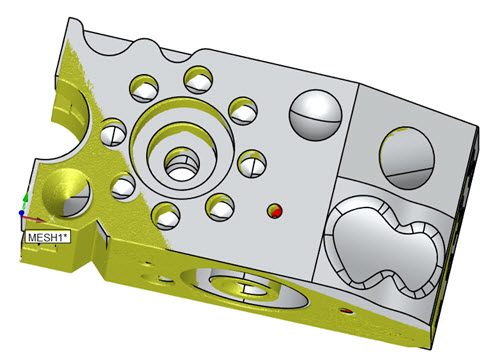

Si une partie du maillage ne s'aligne pas correctement à la CAO, vous pouvez cliquer sur le bouton Annuler et recalculer l'alignement avec le même type d'alignement mais avec des paramètres supplémentaires, ou encore essayer un alignement distinct.
Si vous avez un modèle de surface représentant une pièce en tôle que vous voulez aligner aux surfaces de décalage, définissez une valeur Décalage représentant l'épaisseur constante de la pièce en tôle.
Utilisez la zone Résultats pour voir à quel point le maillage est correctement aligné à la CAO. Appliquez les modifications aux valeurs Décalage ou Affiner alignement pour améliorer l'alignement, si nécessaire. Si des changements sont apportés, veillez à cliquer sur le bouton Calculer pour générer l'alignement avec les nouvelles valeurs.
Une fois satisfait de l'alignement, cliquez sur Créer. PC-DMIS ferme l'écran divisé temporaire et insère la commande MESHCADBF dans la fenêtre de modification. Pour des informations sur la commande de la fenêtre de modification, voir la rubrique « Texte du mode commande MESHCADBF ».

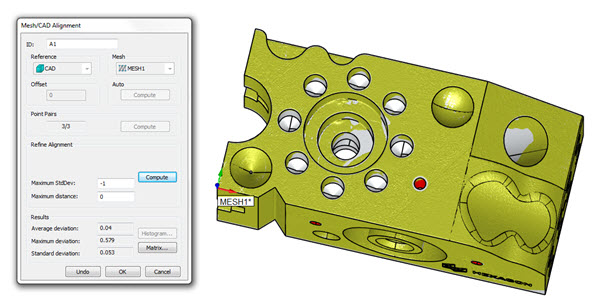

Exemple d'alignement terminé maillage/CAO
