Création d'un alignement de maillage à maillage

La fonctionnalité d'alignement de maillage à maillage vous permet d'aligner en best fit un maillage à un autre, obtenus de deux cadres de référence qui se chevauchent. Il s'agit en général de deux scannings dans deux commandes de maillage, représentant des zones d'une pièce qui ne peut être scannée dans la même orientation de pièce.

L'alignement se fait en deux étapes :

• Un alignement approximatif, où des paires de points dans la zone de chevauchement des deux maillages sont sélectionnées

• Un alignement best fit amélioré qui essaie d'approcher le second maillage le plus possible du maillage de référence.

Pour créer un alignement de maillage à maillage, procédez comme suit :

1. Veillez à avoir au moins deux commandes de maillage dans la routine de mesure que vous utilisez pour l'alignement. Ces éléments sont requis pour aligner les deux maillages.

2. Sélectionnez l'option de menu Insérer | Maillage | Alignement. Vous pouvez aussi ouvrir cette boîte de dialogue en entrant la commande MESHMESHBF dans la fenêtre de modification en mode commande, entre les commandes ALIGNMENT/START et ALIGNMENT/END. La boîte de dialogue s'ouvre :

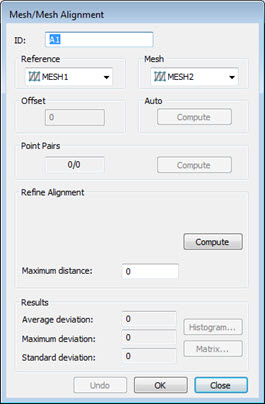

Boîte de dialogue Alignement de maillage/maillage

Pour une description complète de la boîte de dialogue, voir la rubrique « Description de la boîte de dialogue Alignement de maillage/CAO ».

3. Une vue divisée temporaire des deux maillages apparaît dans la fenêtre d'affichage graphique. Vous pouvez utiliser cette vue pour vérifier visuellement l'alignement créé. Sélectionnez le premier maillage à utiliser comme point de référence dans la liste déroulante Référence.

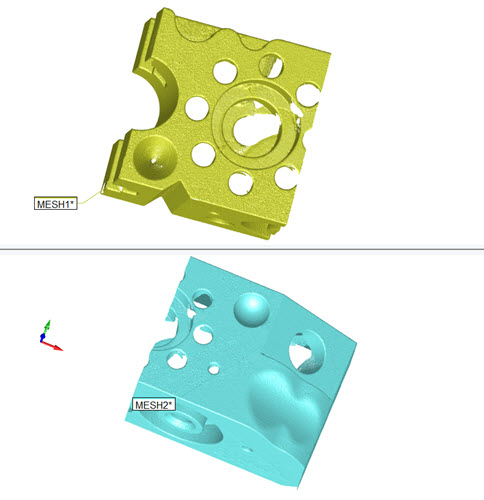

Vue divisée montrant un alignement entre deux maillages

4. Servez-vous de la souris pour manipuler et orienter chaque vue et créer les paires de points.

5. Effectuez l'alignement :

1. Cliquez sur le bouton Calculer dans la section Auto. Vous devez vous en servir uniquement si vous avez un scanning complet des faces externes de la pièce. Dans ce cas, un alignement du maillage au maillage de référence a lieu, ainsi qu'une amélioration de cet alignement lors de sa génération.

2. Si le calcul automatique ne donne pas un bon alignement, utilisez la zone Paires de points pour effectuer un alignement approximatif rapprochement suffisamment les deux maillages. Vous pouvez ensuite améliorer davantage l'alignement si besoin est. Vous devez utiliser ce type d'alignement si le maillage est incomplet ou s'il contient des données scannées qui appartiennent à un montage, une table, ou tout autre élément du genre.

• Cliquez sur les points souhaités (au moins trois paires) dans chacun des maillages dans la zone de chevauchement. Cliquez UNIQUEMENT sur les points dans la zone de chevauchement des deux maillages.

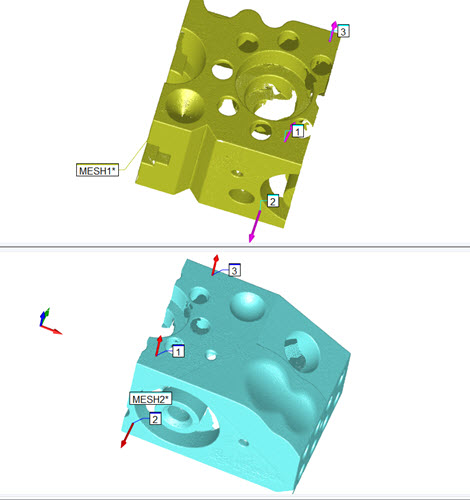

  Vue divisée montrant les maillages sélectionnés MESH1 et MESH2

• Plus vous prenez de points autour de la zone de chevauchement des maillages, meilleur sera votre alignement. Cliquez sur Calculer pour créer l'alignement approximatif.

3. Utilisez ensuite la zone Améliorer alignement chaque fois que vous souhaitez affiner votre alignement, ce qui rapproche les deux maillages l'un de l'autre. Pour obtenir un alignement avancé correct, les points des deux maillages doivent être suffisamment proches l'un de l'autre dans l'alignement approximatif initial de base.

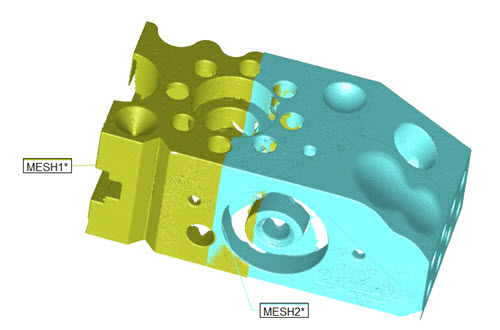

   Exemple d'alignement rapide de maillage à maillage ayant besoin d'être amélioré

1. Définissez la distance maximum entre les points dans les deux maillages via la zone Distance maximum. La valeur par défaut est 0 (zéro). Si la valeur par défaut est utilisée, PC-DMIS utilise une valeur interne par défaut associée aux dimensions des maillages.

2. Cliquez sur Calculer pour affiner l'alignement.

6. Si une partie d'un maillage ne s'aligne pas correctement à l'autre, vous pouvez cliquer sur le bouton Annuler et recalculer l'alignement avec le même type d'alignement mais avec des paramètres supplémentaires, ou encore essayer un alignement distinct.

7. Une fois satisfait de l'alignement, cliquez sur Créer. PC-DMIS ferme l'écran divisé temporaire et insère la commande MESHMESHBF dans la fenêtre de modification. Pour des détails sur la commande MESHMESHBF, voir la rubrique « Texte du mode commande MESHMESHBF » dans la documentation PC-DMIS Laser.
