Diamètre - La valeur dans cette zone définit le diamètre du cylindre.
Longueur - La valeur dans cette zone indique la longueur (hauteur) de l'axe du cylindre. Le paramètre de longueur est uniquement valide comme valeur nominale. Le logiciel ne mesure en fait pas la longueur.
Intérieur/Extérieur - Ce paramètre définit si le cylindre est intérieur (alésage) ou extérieur (dont un arbre).
Contrairement à la plupart des autres éléments automatiques laser, pour la valeur Surbalayer dans l'onglet Propriétés de scanning laser de la boîte à outils palpeur, vous devez utiliser des valeurs négatives.
Ceci limite les mesures dans la zone cylindrique le long de l'axe du cylindre.
Profondeur - Ce paramètre détermine l'emplacement du point focal du laser par rapport au diamètre extérieur du cylindre (cylindres extérieurs) ou de l'axe central du cylindre (cylindres intérieurs). Ceci vous permet de contrôler comment les bandes laser tombent sur la surface du cylindre, sachant que vous pouvez indiquer à quelle distance le laser doit se trouver de cette surface. Une profondeur de 0 pour un élément interne indique que le centre du capteur laser se trouve sur l'axe du centre du cylindre. Pour un élément externe, il se trouve sur la surface du cylindre extérieur.
Une valeur de profondeur négative éloigne le centre du capteur laser de la surface du cylindre.
Une valeur de profondeur positive rapproche le centre du capteur laser de la surface du cylindre.
Décalage centre - Cette valeur identifie le centre de la partie du cylindre de l'arbre.
Longueur recherche - Cette valeur identifie la longueur de la partie du cylindre.
Par défaut, la profondeur est de zéro pour un élément de plan sans arêtes extrudées. Vous devez uniquement la modifier si le dessin de votre pièce le requiert. Sinon, PC-DMIS ne trouve pas de points à la profondeur indiquée. Ceci entraîne une erreur de calcul dans le module d'extraction d'élément.
Exemple de cylindre interne

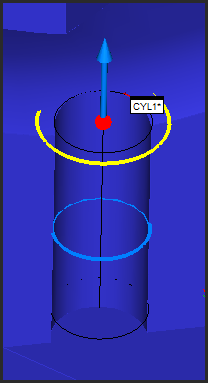

Exemple de cylindre interne montrant :
la profondeur (cercle bleu)
la longueur (cercle noir au bas)
le point central (cercle jaune)
Exemple de cylindre externe

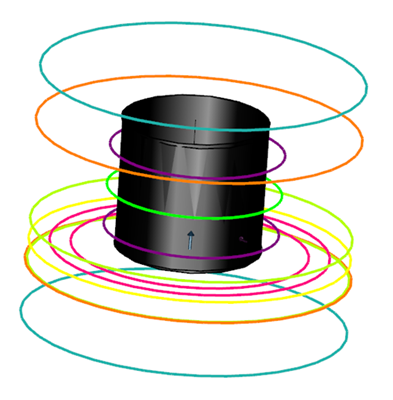

Exemple de cylindre externe montrant :
la longueur de recherche (cercles violets)
le décalage central (cercle vert citron)
la ségrégation de point (cercles orange)
le point central (cercle jaune)
le plan de coupe (cercles vert clair)
le surbalayage (cercles vert d'eau)
l'anneau (cercles roses)
