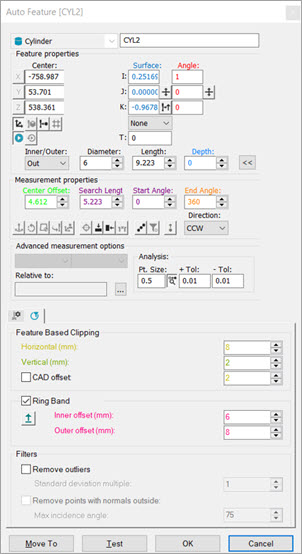

Boîte de dialogue Élément automatique - Cylindre
Pour mesurer un cylindre avec un capteur laser :
Ouvrez la boîte de dialogue Élément automatique et sélectionnez Cylindre.
Dans la zone Int/Ext, choisissez Int ou Ext.
Procédez de l'une des façons suivantes :
Cliquez dans la CAO pour attribuer un emplacement et un vecteur au cylindre. Entrez manuellement le reste des informations.
Entrez manuellement toutes les informations théoriques X, Y, Z, I, J, K, la valeur Int/Ext, le diamètre, la longueur, la profondeur et d'autres paramètres.
Déplacez la machine à l'emplacement du cylindre via l'onglet Laser de la fenêtre d'affichage graphique. Ensuite, dans la zone Propriétés d'éléments, cliquez sur Lire point depuis la machine
. Entrez ensuite manuellement le reste des informations, comme la valeur Int/Ext, le diamètre, la longueur et d'autres paramètres.
Dans la zone Propriétés mesures, entrez Décalage du centre, Longueur de recherche, Angle début, Angle fin et Direction.
Les propriétés Angle début et Angle fin sont utiles si vous devez mesurer des fractions d'un cylindre. Tel est notamment le cas quand :
L'angle de début et l'angle de fin sont déjà définis dans la CAO.
Le modèle CAO définit déjà un cylindre complet mais les données de nuage de points ne sont pas complètes.
Le modèle CAO définit incorrectement l'angle de début et l'angle de fin.
Pour définir les propriétés Angle début et Angle fin, procédez de l'une des façons suivantes :
Apprenez-les d'un seul clic à partir du modèle CAO.
Utilisez la boîte de dialogue pour saisir manuellement les valeurs ou utilisez les molettes pour augmenter ou diminuer les valeurs.
Vous pouvez changer les valeurs existantes et sélectionner la valeur Direction dans la boîte de dialogue.
Ces paramètres sont ensuite envoyés à PC-DMIS pour extraire l'élément.
Entrez les informations requises dans les onglets de la boîte à outils palpeur. Accédez aux propriétés Scanning laser, Filtrage laser et Coupe laser dans les onglets pour saisir les informations.
Cliquez sur le bouton Tester si vous souhaitez tester l'élément.
Avertissement : Quand vous faites ceci, la machine se déplace. Pour éviter toute blessure, éloignez-vous de la machine. Pour ne pas endommager le matériel, lancez la machine à une vitesse moins rapide.
Cliquez sur le bouton Créer, puis sur Fermer.
L'emplacement et le vecteur de direction de l'élément définissent l'axe central du cylindre.
