Extraction d'éléments - Zone Filtres
Supprimer déviations - Si elle est cochée, cette case exclut les déviations de l'élément en fonction de la valeur de l'option Multiple écart-type. La case à cocher Supprimer déviations s'applique uniquement à ces éléments automatiques : Cône, Cylindre, Niveau et écart, Plan, Sphère et Point de surface.
Pour les éléments auto laser 2D (cercle, polygone, logement oblong et logement carré), le filtre Supprimer déviations est uniquement disponible si la valeur Profondeur dans la zone Propriétés de mesure de la boîte de dialogue Élément automatique est définie à 0 (zéro).
Exemple de définition de la profondeur à 0 (zéro) pour activer l'option de filtre Supprimer déviations
L'extracteur d'éléments évalue l'élément en interne deux fois ou plus à la première tentative d'obtention de l'écart type en fonction de tous les points.
Lors des tentatives ultérieures, il évalue à nouveau l'élément en utilisant uniquement les points figurant dans la plage de la déviation multipliée par le Σ. Le sigma correspond à la plage dans la distribution gaussienne des déviations, avec 68,2 % des meilleurs points utilisés pour adapter la disposition des éléments.
Multiple écart type - La valeur de cette option définit la sélectivité du filtre. Il peut s'agir d'un nombre réel générique supérieur à 0. Si m est la valeur sélectionnée, tous les points du scanning qui s'écartent du cône extrait et dépassent m x l'écart type réel (c'est à dire, l'écart type des points mesurés en fonction de l'élément calculé) sont exclus du calcul. Par conséquent, plus la valeur de m est basse, plus le filtre est sélectif.

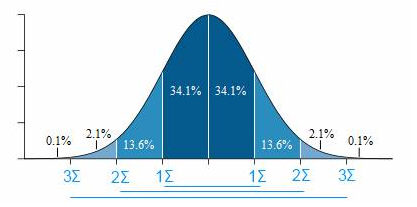

Lors de la première évaluation, l'écart-type est évalué sur tous les points. Dans une distribution normale, la représentation peut se faire comme suit :
Cela signifie que les meilleurs points se trouvent dans l'intervalle entre 0 et 1Σ. Par exemple, si vous voulez obtenir uniquement des points dans cette plage, vous devez indiquer une valeur de déviation comprise entre 0 et 1. Les pires résultats seraient en cas d'utilisation de valeurs de déviation supérieures.
Supprimer les points avec des normales en dehors :
Si vous activez ce réglage, PC-DMIS compare la normale estimée de chaque point scanné dans la zone de coupe à la normale théorique de l'élément (ou la surface CAO pour les éléments 3D).
Ce paramètre est uniquement disponible pour les éléments automatiques laser suivants : Cercle, Cône, Cylindre, Point d'arête, Niveau et écart, Plan, Polygone, Logement oblong, Sphère, Logement carré et Point de surface. Les éléments Point d'arête et Niveau et écart utilisent la méthode de filtre 2D.
Quand vous mesurez l'élément Laser, ce filtre exclut des points scannés sur le côté opposé de la pièce ou sur des surfaces adjacentes. Plus la valeur Angle d'incidence max est faible, plus PC-DMIS exclut de points.
L'effet du filtre Angle d'incidence max est activé quand vous cliquez sur le bouton Afficher/masquer points isolés (
) dans l'onglet Propriétés de scanning laser de la boîte de dialogue Élément automatique laser.
