PC-DMIS fournit des superpositions graphiques par dessus ou autour des éléments que vous créez ou éditez dans la fenêtre d'affichage graphique. Ces superpositions de couleur donnent une perspective visuelle pour assortir les paramètres ou les réglages de couleur dans la boîte à outils de palpeur et dans la boîte de dialogue Élément automatique.
Vous pouvez activer et désactiver ces superpositions à l'aide de l'icône Outils de visualisation ON/OFF de l'onglet Propriétés de scanning laser dans la boîte à outils palpeur (Afficher | Autres fenêtres | Boîte à outils palpeur).
Icône Outils de visualisation ON/OFF
Ci-après quelques exemples. Ils couvrent toutes les superpositions graphiques possibles.
Explication de recouvrements de couleur
Ligne ou cercle jaune - La région de surbalayage.
Ligne ou cercle bleu - La valeur de profondeur de l'élément.
Ligne rouge - La valeur de mise en retrait de l'élément.
Cercle violet - La valeur d'espacement de l'élément.
Cercles ou rectangles roses - La valeur d'anneau de l'élément.
Superpositions de cônes et de cylindres
Les cylindres et les cônes CND montrent leurs limites (les points de début et de fin, ainsi que la valeur Surbalayer) indiquées en vert d'eau clair. Voir l'image de l'exemple de cône CND ci-dessous.
Les cylindres et cônes Portable (ou les éléments d'extraction uniquement) montrent leurs propres limites (points de début et de fin, moins la valeur découpe verticale) indiquées en vert citron. Voir l'image de l'exemple de cylindre Portable ci-dessous.
Pour plus d'informations sur des paramètres ou des éléments particuliers, voir les rubriques appropriées à la section « Création d'éléments automatiques avec un capteur laser » de la documentation PC-DMIS Laser.
Quelques exemples de recouvrements

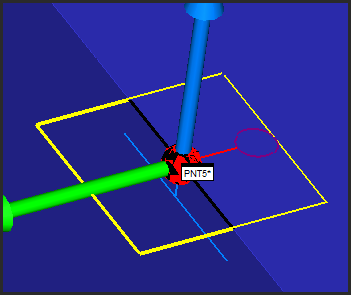

Exemple de point d’arête automatique
Exemple de cercle automatique

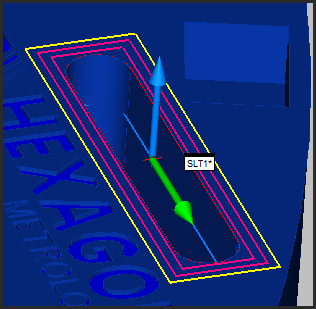

Exemple de logement automatique
Exemple de cône CND automatique
Exemple de cylindre Portable auto
