Pour les machines prenant en charge le déplacement CND, sélectionnez Mode CND
si vous voulez créer et mesurer des cercles en mode CND.
Sélectionnez Cercle auto
dans la barre d'outils Élément auto. Vous pouvez aussi sélectionner l'option de menu Insérer | Élément | Auto | Cercle. La boîte de dialogue Élément automatique (cercle) s'ouvre.

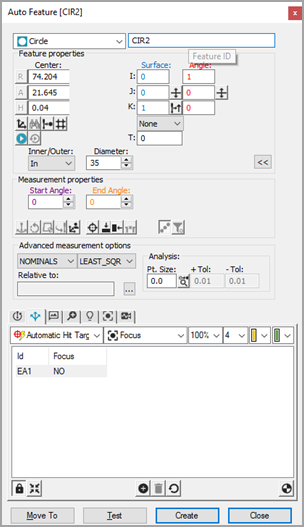

Boîte de dialogue Élément automatique - Cercle Vision
Avec la boîte de dialogue Élément automatique ouverte, sélectionnez un cercle de l'une des deux façons suivantes :
Méthode de sélection CAO - Dans l'onglet CAO, cliquez une fois près de l'arête du cercle sur la surface CAO afin d'établir l'emplacement du cercle.
Méthode de sélection de cible - Dans l'onglet Vision, cliquez pour ajouter trois points autour du cercle ou double-cliquez pour ajouter automatiquement trois points équidistants autour de la circonférence du cercle visible. Ceci marque l'emplacement du cercle. Ajustez l'éclairage et le zoom, si nécessaire.
Cliquez aussi près que possible de l'élément CAO pour que PC-DMIS n'en choisisse pas un autre.
PC-DMIS Vision insère automatiquement les données nominales pour le cercle dans la boîte de dialogue Élément automatique. Le logiciel affiche automatiquement les cibles de palpage pour le cercle.
Modifiez les informations nominales dans la boîte de dialogue Élément automatique pour qu'elles correspondent aux valeurs du cercle. Ajustez aussi les valeurs de la boîte à outils palpeur si besoin est.
Cliquez sur Tester pour tester la mesure du cercle.
Cliquez sur Créer dans la boîte de dialogue Élément automatique afin d'ajouter le cercle à la routine de mesure.
Enregistrez la routine de mesure pour une exécution future. Voir « Remarque sur l'exécution d'une routine de mesure Vision ».
