Pour les machines prenant en charge le déplacement CND, sélectionnez Mode CND
si vous voulez créer et mesurer des points d'arête en mode CND.
Sélectionnez Point d'arête auto
dans la barre d'outils Élément automatique. Vous pouvez aussi sélectionner l'option de menu Insérer | Élément | Auto | Point | Point d'arête. La boîte de dialogue Élément automatique (point d'arête) s'ouvre.

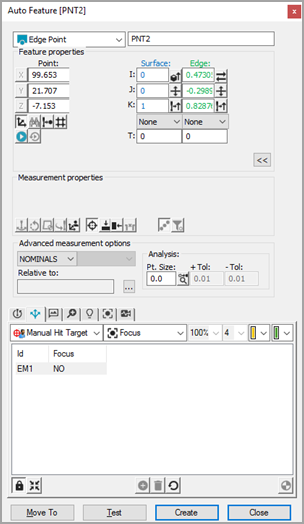

Boîte de dialogue Élément automatique - Point d'arête Vision
Avec la boîte de dialogue Élément automatique ouverte, sélectionnez un point d'arête de l'une des deux façons suivantes :
Méthode de sélection CAO - Dans l'onglet CAO, cliquez une fois près de l'arête sur la surface CAO afin d'établir l'emplacement du point.
Méthode de sélection de cible - Dans l'onglet Vision, cliquez une fois près de l'arête de la surface pour établir l'emplacement du point. Ajustez l'éclairage et le zoom dans la boîte à outils palpeur, si nécessaire.
Cliquez aussi près que possible de l'élément CAO pour que PC-DMIS n'en choisisse pas un autre.
PC-DMIS Vision insère automatiquement les données nominales pour le point dans la boîte de dialogue Élément automatique. Le logiciel affiche automatiquement les cibles de palpage pour le point d'arête.
Modifiez les informations nominales dans la boîte de dialogue Élément automatique pour qu'elles correspondent aux valeurs du point. Ajustez aussi les valeurs de la boîte à outils palpeur si besoin est. Double-cliquez sur des options sous les en-têtes de colonnes pour faire des changements.
Par exemple, si vous cliquez sur Aucun sous la colonne Type Min/Max, vous pouvez sélectionner Aucun, Min, Max or Moyenne.
Pour des détails sur les options disponibles dans la boîte à outils palpeur, voir la rubrique "Utilisation de la boîte à outils palpeur dans PC-DMIS Vision".
Cliquez sur Tester pour tester la mesure du point.
Cliquez sur Créer dans la boîte de dialogue Élément automatique afin d'ajouter le point d'arête à la routine de mesure.
Enregistrez la routine de mesure pour une exécution future. Voir « Remarque sur l'exécution d'une routine de mesure Vision ».
