Pour les machines prenant en charge le déplacement CND, sélectionnez Mode CND
si vous voulez créer et mesurer des droites en mode CND.
Sélectionnez Droite auto
dans la barre d'outils Élément automatique. Vous pouvez aussi sélectionner l'option de menu Insérer | Élément | Auto | Droite. La boîte de dialogue Élément automatique (droite) s'ouvre.

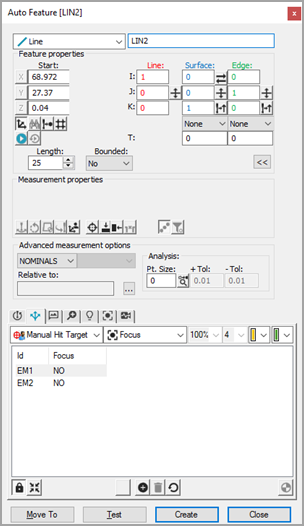

Boîte de dialogue Élément automatique - Droite Vision
Avec la boîte de dialogue Élément automatique ouverte, sélectionnez une droite de l'une des deux façons suivantes :
Méthode de sélection CAO - Dans l'onglet CAO, cliquez une fois sur une extrémité de la droite et une autre fois sur l'autre extrémité sur la surface CAO afin d'établir l'emplacement de la droite.
Méthode de sélection de cible - Dans l'onglet Vision, cliquez pour localiser les points de départ et de fin de la droite ou double-cliquez pour ajouter automatiquement deux points aux extrémités de l'arête sélectionnée. Ceci marque l'emplacement de la droite. Ajustez l'éclairage et le zoom, si nécessaire.
Cliquez aussi près que possible de l'élément CAO pour que PC-DMIS n'en choisisse pas un autre.
PC-DMIS Vision insère automatiquement les données nominales pour la droite dans la boîte de dialogue Élément automatique. Le logiciel affiche automatiquement les cibles de palpage pour la droite.
Modifiez les informations nominales dans la boîte de dialogue Élément automatique pour qu'elles correspondent aux valeurs de la droite. Ajustez aussi les valeurs de la boîte à outils palpeur si besoin est.
Cliquez sur Tester pour tester la mesure de la droite.
Cliquez sur Créer dans la boîte de dialogue Élément automatique afin d'ajouter la droite à la routine de mesure.
Enregistrez la routine de mesure pour une exécution future. Voir « Remarque sur l'exécution d'une routine de mesure Vision ».
