Pour les machines prenant en charge le déplacement CND, sélectionnez Mode CND
si vous voulez créer et mesurer des logements encoches en mode CND.
Sélectionnez Logement encoche auto
dans la barre d'outils Élément automatique. Vous pouvez aussi sélectionner l'option de menu Insérer | Élément | Auto | Logement encoche. La boîte de dialogue Élément automatique (logement encoche) s'ouvre.

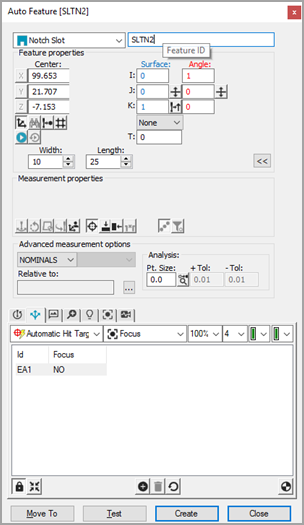

Boîte de dialogue Élément automatique - Logement encoche Vision
Avec la boîte de dialogue Élément automatique ouverte, sélectionnez un logement d'encoche de l'une des deux façons suivantes :
Méthode de sélection CAO - Dans l'onglet CAO, cliquez une fois près de l'arête du logement d'encoche sur la surface CAO afin d'établir l'emplacement du logement d'encoche.
Méthode de sélection de cible - Dans l'onglet Vision, cliquez sur cinq points comme suit : deux points (1 et 2) sur l'arête opposée à l'ouverture, deux points (3 et 4) sur chaque côté parallèle de l'encoche et un point (5) sur l'arête juste en dehors de l'encoche. Ceci établit l'emplacement du logement de l'encoche. Ajustez l'éclairage et le zoom, si nécessaire.
Cliquez aussi près que possible de l'élément CAO pour que PC-DMIS n'en choisisse pas un autre.
PC-DMIS Vision insère automatiquement les données nominales pour le logement d'encoche dans la boîte de dialogue Élément automatique. Le logiciel affiche automatiquement les cibles de palpage pour le logement d'encoche.
Modifiez les informations nominales dans la boîte de dialogue Élément automatique pour qu'elles correspondent aux valeurs de le logement encoche. Ajustez aussi les valeurs de la boîte à outils palpeur si besoin est.
Cliquez sur Tester pour tester la mesure du logement encoche.
Cliquez sur Créer dans la boîte de dialogue Élément automatique afin d'ajouter l'encoche à la routine de mesure.
Enregistrez la routine de mesure pour une exécution future. Voir « Remarque sur l'exécution d'une routine de mesure Vision ».
