Pour les machines prenant en charge le déplacement CND, sélectionnez Mode CND
si vous voulez créer et mesurer des logements oblongs en mode CND.
Sélectionnez Logement oblong auto
dans la barre d'outils Élément automatique. Vous pouvez aussi sélectionner l'option de menu Insérer | Élément | Auto | Logement oblong. La boîte de dialogue Élément automatique (logement oblong) s'ouvre.

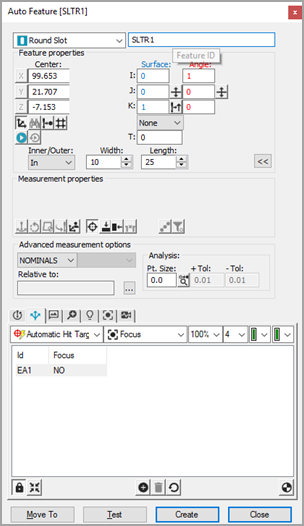

Boîte de dialogue Élément automatique - Logement oblong Vision
Avec la boîte de dialogue Élément automatique ouverte, sélectionnez un logement oblong de l'une des deux façons suivantes :
Méthode de sélection CAO - Dans l'onglet CAO, cliquez une fois près de l'arête du logement oblong sur la surface CAO afin d'établir l'emplacement du logement oblong.
Méthode de sélection de cible - Dans l'onglet Vision, cliquez sur trois points sur le premier arc, puis sur trois autres points sur l'arc opposé. Ceci établit l'emplacement du logement oblong. Ajustez l'éclairage et le zoom, si nécessaire.
Cliquez aussi près que possible de l'élément CAO pour que PC-DMIS n'en choisisse pas un autre.
PC-DMIS Vision insère automatiquement les données nominales pour le logement oblong dans la boîte de dialogue Élément automatique. Le logiciel affiche automatiquement les cibles de palpage pour le logement oblong.
Modifiez les informations nominales dans la boîte de dialogue Élément automatique pour qu'elles correspondent aux valeurs de le logement oblong. Ajustez aussi les valeurs de la boîte à outils palpeur si besoin est.
Cliquez sur Tester pour tester la mesure du logement oblong.
Cliquez sur Créer dans la boîte de dialogue Élément automatique afin d'ajouter le logement oblong à la routine de mesure.
Enregistrez la routine de mesure pour une exécution future. Voir « Remarque sur l'exécution d'une routine de mesure Vision ».
