Point de surface Vision

Pour créer un point de surface Vision, procédez comme suit :

1. Pour les machines prenant en charge le déplacement CND, sélectionnez Mode CND si vous voulez créer et mesurer des points de surface en mode CND.

2. Sélectionnez Point de surface auto dans la barre d'outils Élément automatique. Vous pouvez aussi sélectionner l'option de menu Insérer | Élément | Auto | Point | Point de surface. La boîte de dialogue Élément automatique (point de surface) s'ouvre.

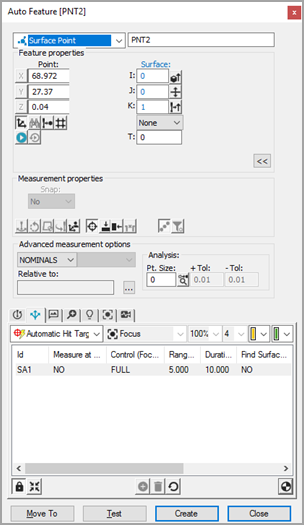

Boîte de dialogue Élément automatique - Point de surface Vision

3. Avec la boîte de dialogue Élément automatique ouverte, sélectionnez un point de surface de l'une des deux façons suivantes :

• Méthode de sélection CAO - Dans l'onglet CAO, cliquez une fois sur la surface CAO (mode surface) ou trois fois sur le quadrillage (mode courbe) pour établir l'emplacement du point.

• Méthode de sélection de cible - Dans l'onglet Vision, cliquez une fois sur la surface pour établir l'emplacement du point. Ajustez l'éclairage et le zoom dans la boîte à outils palpeur, si nécessaire.

Cliquez aussi près que possible de l'élément CAO pour que PC-DMIS n'en choisisse pas un autre.

4. PC-DMIS Vision insère automatiquement les données nominales pour le point dans la boîte de dialogue Élément automatique. Le logiciel affiche automatiquement les cibles de palpage pour le point de surface.

5. Modifiez les informations nominales dans la boîte de dialogue Élément automatique pour qu'elles correspondent aux valeurs du point. Ajustez aussi les valeurs de la boîte à outils palpeur si besoin est.

6. Cliquez sur Tester pour tester la mesure du point.

7. Cliquez sur Créer dans la boîte de dialogue Élément automatique afin d'ajouter le point de surface à la routine de mesure.

8. Enregistrez la routine de mesure pour une exécution future. Voir « Remarque sur l'exécution d'une routine de mesure Vision ».
