In cerca dei comandi di tolleranza geometrica? Se è così, vedere:

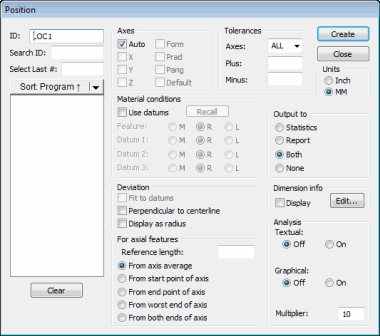

Finestra di dialogo Dimensione Posizione
L'opzione del menu Inserisci | Dimensione | Posizione calcola la posizione dall'elemento rispetto all'origine X, Y o Z parallela al rispettivo asse. Anche il vettore, l'angolo e il diametro dell'elemento fanno parte del calcolo.
La finestra di dialogo Posizione mostrata sopra è disponibile solo quando l'opzione Usa dimensioni Legacy è selezionata nel menu Inserisci | Dimensione.
Questa sezione si riferisce solo alle dimensioni Posizione. Il dimensionamento della posizione o delle coordinate viene discusso nella sezione "Dimensionamento di una posizione".
Se si usano elementi di riferimento, i valori XYZ della deviazione e misurati vengono calcolati rispetto all'allineamento di tali elementi, ma vengono visualizzati nell'allineamento corrente allo scopo di consentire la loro interpretazione. Ciò significa che un elemento riportato con una dimensione di posizione può avere valori di deviazione e misurati differenti da quelli di un'altra dimensione di posizione se le dimensioni presentano elementi di riferimento diversi o non ne presentano di definiti, anche se hanno gli stessi valori nominali.
Vedere anche:
Creazione della dimensione di un elemento mediante l'opzione POSIZIONE:
Uso degli elementi di riferimento
