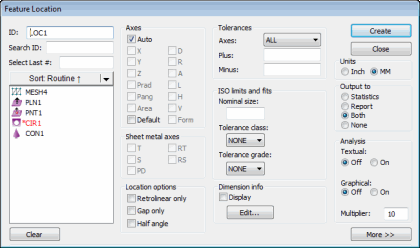

Finestra di dialogo Posizione elemento dimensione
L'opzione del menu Inserisci | Dimensione | Posizione consente di calcolare la distanza dell'elemento dall'origine X, Y o Z parallela al rispettivo asse. Anche il vettore, l'angolo e il diametro dell'elemento fanno parte del calcolo. In questa sezione viene illustrato solo il dimensionamento della posizione o delle coordinate. Per le dimensioni della posizione, vedere "Dimensionamento della posizione reale".
È possibile calcolare la posizione utilizzando le coordinate cartesiane o polari, la tolleranza della posizione reale, o la tolleranza mediante casella.
Per attivare le coordinate cartesiane o polari, selezionare Ang_P o Rag_P nella finestra di dialogo Posizione elemento.
Per attivare i metodi di tolleranza POSIZIONE e RETT, vedere l'opzione di dimensionamento "Dimensionamento della posizione reale".
Per impostazione predefinita, nella finestra di dialogo è selezionata l'opzione Auto. Per modificare il comportamento predefinito per la routine di misurazione, fare riferimento alla sezione "Assi predefiniti per le dimensioni delle posizioni".
Per le dimensioni di forma legacy (Circolarità, Cilindricità, Planarità e Rettilineità) nonché per la linea RN della dimensione Posizione, PC-DMIS usa la risoluzione dell'elemento. L'opzione scelta per impostazione predefinita è Minimi quadrati. Tuttavia, è possibile decidere di risolvere l'elemento utilizzando gli algoritmi di regressione Separazione minima, Massimo inscritto, Minimo circoscritto o Raggio fisso.
D'altra parte, PC-DMIS calcola i comandi di forma della Tolleranza geometrica usando l'algoritmo di Chebychev (Min/Max) come richiesto dallo standard Y14.5. A causa del diverso metodo di calcolo, le dimensioni di forma calcolate da PC-DMIS con i comandi di tolleranza geometrica saranno in genere leggermente più piccole delle relative controparti legacy.
