) nella barra degli strumenti Nuvola di punti o la barra degli strumenti QuickCloud.Aprire la finestra di dialogo Impostazioni raccolta dei dati laser dall'opzione del menu Operazione | Nuvola di punti | Raccolta dati o fare clic sul pulsante Parametri di raccolta dati nuvola di punti () nella barra degli strumenti Nuvola di punti o la barra degli strumenti QuickCloud.

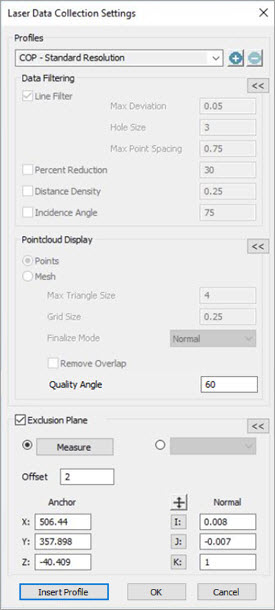

Finestra di dialogo Impostazioni raccolta dei dati laser
La finestra di dialogo Impostazioni raccolta dei dati laser permette di scegliere, definire e salvare i profili di scansione. Per i dati laser scansionati si può anche definite il piano di esclusione e la modalità di visualizzazione della nuvola di punti.
Si può fare clic sul pulsante Comprimi
per nascondere parti della finestra di dialogo Impostazioni della raccolta dei dati laser o fare clic sul pulsante Espandi
per visualizzarne le parti nascoste.
PC-DMIS supporta diversi tipi di sensori tra cui i sensori AS1 e AS1-XL.
Il sensore AS1-XL è in grado di eseguire misure con una distanza di standoff molto maggiore di quella di altri sensori laser e pertanto richiede un insieme differente di parametri di scansione.
Quando rileva automaticamente che il sensore AS1-XL è il sensore attivo, PC-DMIS modifica automaticamente il profilo di scansione con le impostazioni appropriate dei parametri richieste dal sensore. Il nome del profilo rimane lo stesso, ma alcune delle modifiche dei parametri delle impostazioni del profilo saranno visibili nella finestra di dialogo Impostazioni raccolta dei dati laser. Altri cambiamenti avvengono in background e non sono esposti.
Se si passa da un sensore AS1-XL a un sensore laser differente, PC-DMIS rileva automaticamente il cambiamento e aggiorna di nuovo il profilo di scansione con i parametri applicabili.
