Informazioni sugli strumenti di visualizzazione

PC-DMIS traccia sovrapposizioni grafiche sopra o intorno agli elementi creati o modificati nella finestra di visualizzazione grafica. Grazie a queste sovrapposizioni colorate è possibile individuare i parametri o le impostazioni con colori corrispondenti nella casella degli strumenti del tastatore e nella finestra di dialogo Elemento automatico..

È possibile attivare o disattivare queste sovrapposizioni colorate con l'icona Attivazione/disattivazione strumenti di visualizzazione nella scheda Proprietà della scansione laser della casella degli strumenti del tastatore (Visualizza | Altre finestre | Casella degli strumenti del tastatore).

Icona Attivazione/disattivazione strumenti di visualizzazione

Seguono alcuni esempi. Questi esempi mostrano tutte le possibili sovrapposizioni grafiche.

Spiegazione delle sovrapposizioni colorate

Sovrapposizioni di coni e cilindri

Per informazioni su parametri o elementi specifici, vedere gli argomenti appropriati nella sezione "Creazione di elementi automatici con un tastatore laser" della documentazione di PC-DMIS Laser.

Alcuni esempi di elementi con sovrapposizioni

Esempio di elemento automatico Punto di bordo

Esempio di elemento automatico Cerchio

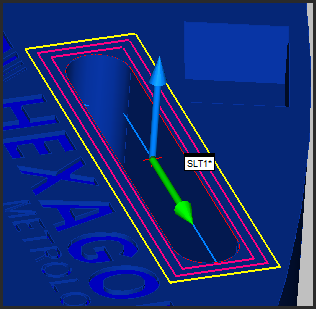

Esempio di elemento automatico Asola

Elemento automatico Cono DCC

Esempio di cilindro automatico rilevato con Portable
