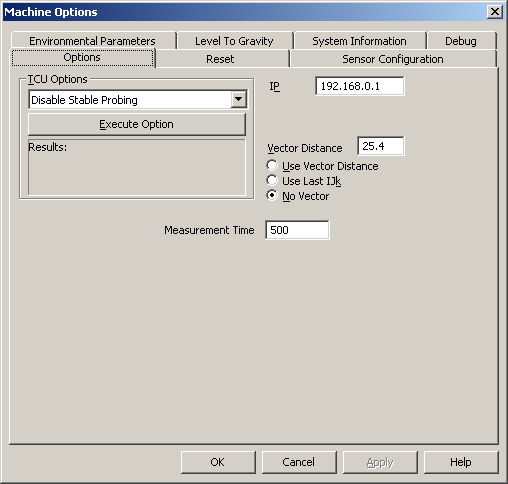

Finestra di dialogo Opzioni macchina - scheda Opzioni
Utilizzare la scheda Opzioni per eseguire varie opzioni per l'unità di controllo del tracker (TCU, Tracker Control Unit) e configurare la comunicazione e altri parametri. Le opzioni della TCU sono anche disponibili sotto forma di voci del menu.
Opzioni TCU - Questo riquadro consente di attivare le opzioni seguenti.
Disabilita misura statica - Disabilita la misura con il tastatore fermo. Per informazioni, vedere la voce Tastatore fermo ON/OFF in "Menu del tracker".
Abilita misura statica - Abilita la misura con il tastatore fermo. Per informazioni, vedere la voce Tastatore fermo ON/OFF in "Menu del tracker".
Vai alla posizione di riposo - Per informazioni, vedere la voce Vai alla posizione di riposo in "Menu del tracker".
Inzializza - Per informazioni, vedere la voce Inizializza in "Menu del tracker".
Livella secondo la gravità - Per informazioni, vedere la voce del menu Inizializza nell'argomento "Comandi del sensore Nivel".
Immagine dal vivo - Mostra il cursore laser, indipendentemente dal fatto che si stia o meno eseguendo la scansione.
Motori disinseriti - Per informazioni, vedere la voce Disinserisci motori in "Menu del tracker".
Ripristina Nivel - Esegue una nuova misura di riferimento.
TScan - Selezionare questa opzione quando si usa lo scanner laser del tracker.
Posizione zero (6DoF) - Per informazioni, vedere Vai alla posizione 0 a 6 gradi di libertà in "Menu del tracker".
Le opzioni della TCU sono più prontamente reperibili nel menu o nella barra degli strumenti del tracker.
Indirizzo IP - Specificare l'indirizzo IP del controller del tracker laser (il valore predefinito è 192.168.0.1).
Distanza del vettore - Specifica la distanza di cui occorre spostare il riflettore/T-Probe dalla posizione del punto prima che venga acquisito un "Punto forzato".
Esempio che mostra distanza e movimento di un vettore
"Punto forzato" - Modifica il vettore in quello della linea tra la posizione in cui si è premuto per la prima volta il pulsante di contatto (nella posizione del "punto normale") e quella in cui si è rilasciato il pulsante. Per registrare felicemente un "punto forzato", questa linea deve essere più lunga di quella risultante dall'opzione Usa distanza vettore.
"Punto normale" - Un "punto normale" viene acquisito quando si preme e si rilascia nella stessa posizione il pulsante di contatto.
Scegliere una delle seguenti opzioni per il vettore.
Usa distanza vettore - Permette di definire un vettore usando un "punto forzato".
Usa ultimi IJK - Usa gli stessi valori del vettore IJK dell'ultimo punto misurato.
Nessun vettore - Produce i dati della scansione quando si preme e tiene premuto un pulsante sul T-Probe.
Tempo di misura - Definisce l'intervallo di tempo in millisecondi (ms). In questo intervallo di tempo, il flusso dei dati delle misure dell'interferometro è mediato su un unico valore. Un valore pari a 500 significa 500 misurazioni in 500 ms.
In questo intervallo di tempo, il flusso dei dati delle misure dell'interferometro è mediato su un unico valore. 500 ms = 500 misurazioni in 500 ms. Si otterrà una coordinata XYZ con un'indicazione della qualità dell'errore quadratico medio disponibile sulla lettura digitale (DRO).
Il tempo di misura accettabile va da 500 ms and 100.000 ms (da 0,5 a 100 secondi)
