Ağ Operatörü iletişim kutusuna erişmek için Ağ araç çubuğundan (Görünüm | Araç Çubukları | Ağ) Ağ Operatörü düğmesini (
) tıklatın. İletişim kutusuna menüden (Ekle | Ağ | Operatör) de erişilebilir.
Aşağıda listelenen Ağ operatörü komutları bir Ağ nesnesi üzerinde farklı işlemleri gerçekleştirir. Bu komutların birimleri ölçüm yordamı tarafından tanımlanır.
Bu seçeneği kullanmak veya görüntülemek için Ağ lisansı etkinleştirilmelidir.
Ağ operatörü oluşturmak için:
Ağ Operatörü iletişim kutusuna erişmek için Ağ araç çubuğundan (Görünüm | Araç Çubukları | Ağ) Ağ Operatörü düğmesini () tıklatın. İletişim kutusuna menüden (Ekle | Ağ | Operatör) de erişilebilir.
PC-DMIS, hiç Ağ nesnesi yoksa Ağ Operatörü düğmesini devre dışı bırakır. Boş bir Ağ nesnesi oluşturmak için Ağ düğmesini (
) tıklatın.

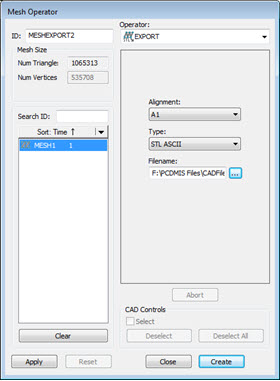

Ağ Operatörü iletişim kutusu
Operatör listesinden oluşturmak için operatör türünü seçin.
Özellik Listesi kutusundan ağı seçin.
Kullanılacak seçenekleri seçin. Kullanılabilir seçenekler seçtiğiniz operatörün türüne göre değişir.
Oluştur'u tıklatın. PC-DMIS, komutu Düzenle penceresine ekler. Örneğin, EXPORT operatörü komutu MESH/OPER,EXPORT'tur.
Bir Ağ EXPORT operatörü için komutun bir örneği şudur:
MESHEXPORT1=MESH/OPER,EXPORT,FORMAT=STL ASCII,FILENAME=F:\TRAINING\TEST1_STL.STL,
REF,MESH1,,
Daha fazla bilgi için:
