Nokta bulutu iletişim kutusu
Nokta bulutu iletişim kutusunun, yalnızca COP komutu veri içeriyorsa bir etkisi olur.
Nokta Bulutu iletişim kutusunu açmak için, Nokta Bulutu araç çubuğundan Nokta Bulutu düğmesini (
) tıklatın veya Ekle | Nokta Bulutu | Özellik öğesini seçin.

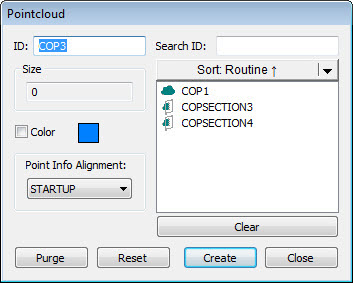

İletişim kutusu aşağıdaki öğeleri içerir:
Kimlik - Bu kutu nokta bulutu komutunun benzersiz kimliğini görüntüler.
Kimlik Ara - Tanımlanmış uzun bir operatör listesi varsa, listede belirli operatörleri bulmak için Kimlik Ara kutusu kullanarak arayabilirsiniz. Alana operatörün kimliğini girmeye başladığınızda liste yaptığınız girişe göre otomatik olarak filtrelenir.
Boyut - Bu kutu nokta bulutundaki toplam nokta sayısını görüntüler.
Renk - Bu onay kutusu bir parçanın dışında nokta bulutunda taranan noktaların rengini ayarlamanızı sağlar. Nokta bulutu rengini değiştirmek için, Renk onay kutusunu seçin ve daha sonra Renk iletişim kutusundan bir rengi seçmek için Renk kutusunu tıklatın. Nokta bulutu renkleri hakkında ek bilgiler için bkz. "Nokta Bulutu Tarama Renkleri".
Komutlar Listesi - Bu alan, özellikler listesini içerir veya gönderilen verileri iletişim kutusu içindeki COP komutuna tarar. Listeyi Kimlik, Tür, Yordam veya Zaman'a göre düzenlemek için bir Sırala işlevi kullanılabilir. Seçeneği listeden seçin ve sonra Sırala düğmesini tıklatın.
Nokta Bilgisi - Nokta Bulutu iletişim kutusu açıkken, Grafik Görüntüleme penceresinde bir nokta bulutu noktasını tıklatarak Nokta Bulutu Nokta Bilgileri iletişim kutusunu açabilirsiniz. Nokta Bulutu Nokta Bilgileri iletişim kutusu nokta hakkında hizalamayla ilgili bilgiler içerir. Bu kutu noktanın sayısal kimliğini, koordinatlarını ve noktanın tahmini normalini içerir. Karşılık gelen CAD noktaları da CAD koordinatları ve CAD normalleriyle görüntülenir. Son olarak, nokta ile CAD arasındaki sapma iletişim kutusunda belirtilen sapma ölçeği oku ile gösterilir. Nokta seçimine ait ilişkili operatör komutu yoktur. Nokta Bulutu Nokta Bilgileri iletişim kutusu açıkken, Nokta Oluştur'u tıklattığınızda iki şey olabilir:
Ölçüm yordamında bir CAD modeli varsa ve nokta bulutu hizalanmışsa, seçili konumda bir Lazer Yüzey Noktası oluşturulur, eklenir ve çözümlenir.
Aksi takdirde, Yapılandırılmış Ofset noktası oluşturulur ve ölçüm yordamına eklenir.
Temizle / Sıfırla - Sıfırla düğmesi, bir COP komutunda depolanan tüm verileri yeniden yükler. Temizle düğmesi, halihazırda gösterilmeyen, seçili olmayan veya filtrelenmemiş bir noktalar bulutu içindeki tüm verileri kalıcı olarak siler. Bu, noktalar bulutunun yalnızca görünür verileri muhafaza etmesine neden olur.
Nokta bulutu nokta sapması bilgilerini görüntüleme hakkında bilgi için, bkz. "Nokta Bulutu Nokta Bilgileri".
