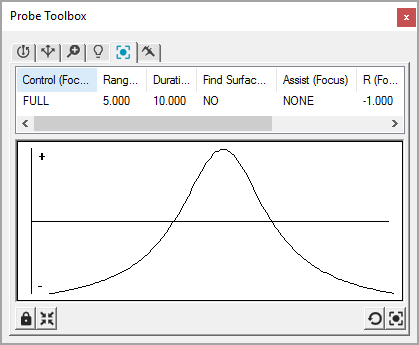

Odak sekmesini kötü odak grafiği sonuçlarıyla gösteren Prob Araç Kutusu.
İyi bir odak grafiği ters U şeklinde yuvarlatılmış bir eğri gösterir.
Odak sekmesi Grafik Görüntüleme penceresinde tanımlanan dikdörtgen bölge içindeki parça üzerine anında odaklama yapmanızı sağlar. Bu seçeneği kullandığınızda yazılım herhangi bir ölçüm yordamı komutu oluşturmaz.
Odaklamayı gerçekleştirmek için, penceredeki Vision sekmesini kullanarak dikdörtgen hedefi parçanın istediğiniz bölümünün üzerine gelecek şekilde taşıyın veya boyutlandırın ve Odak düğmelerinden birini seçin. Makine hedefin belirtilen alanına odaklanır, optimum odaklama konumunu Vision sekmesinde bir kaplama olarak görüntüler ve odak eğrisini bir grafik olarak gösterir.
İkili Geçiş'i seçerseniz, grafikte ilk geçiş gösterilmez, yalnızca ikinci geçiş gösterilir.
En iyi odaklama doğruluğunu ve tekrarlanabilirliğini elde etmek için, odaklama ek yüksek büyütmede gerçekleştirilmelidir.
Vuruş Hedefleri sekmesinde belirli özellik odak parametrelerini ayarlayabilir ve sonra Odak Parametresi setini seçebilirsiniz. Bkz. "Prob Araç Kutusu: Vuruş Hedefleri sekmesi".
Odak başarısını göstermek ve geri besleme vermek için Vision sekmesinde uyarı ve hatalar görünür.
Bir uyarı öneki verilmişse, odak değeri hesaplanmıştır ancak uyarı metni dikkate alınarak doğruluk artırılabilir. Hız çok yüksekse odak dikdörtgeni çok küçükse veya büyütme yeterince yüksek değilse uyarı verir.
Bir hata öneki verilirse odak hesaplaması başarısız olmuştur. PC-DMIS Vision, odak hesaplama değerlerini önceki odak konumuna geri yükler.
