Prob Araç Kutusu - Vuruş Hedefleri sekmesi
Bu sekme yalnızca desteklenen bir vision probunu tanımlayıp kullandığınızda görünür.

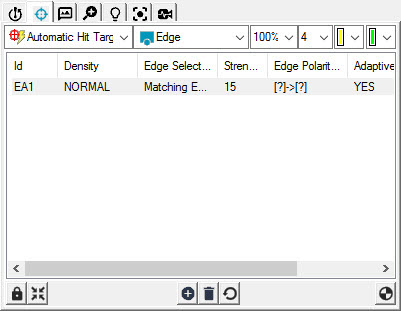

Vuruş Hedefleri sekmesi özelliği ölçmek için kullanılacak kenar algılamasını ve odak parametrelerini gösterir.
Bir vision probu kullanırken ayarlamalar yapmak ve hedeflerinizi test etmek istersiniz. Bu seçenek, varsayılan hedefi, her birinin kendi özel parametre kümesi olan alt hedeflere bölmenizi sağlar. Örneğin, varsayılan tek hedefle bir daire ölçebilirsiniz veya daireyi her birinin kendi hedef parametre ayarı olan tek tek yaylara bölebilirsiniz. Bu hedef parametreleri kenar algılama yöntemini, aydınlatmayı, nokta yoğunluğunu vb. içerir.

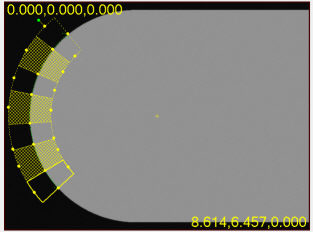

Dört etkin (Normal) hedef bölgesi olan yedi hedef gösteren örnek bir yay.

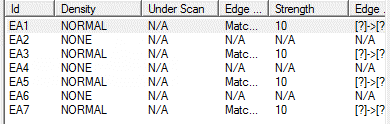

Hedefler listesindeki her hedefin kendi hedef parametreler seti olduğunu unutmayın.
PC-DMIS özellik hedeflerini ve ilgili parametrelerini sekmenin hedef listesindeki bir satırda görüntüler. Birden fazla hedef tanımlayabilirsiniz. Bu listeden bir veya daha fazla hedef seçerseniz bunları Grafik Görüntüleme penceresinin Vision sekmesinde kalın biçimlendirilmiş görebilirsiniz.
Bir hedefin parametrelerini değiştirmek için listedeki öğeleri çift tıklatın. Prob Araç Kutusu'nda birden fazla hedef satırı seçip ardından sağ tıklatarak birden fazla hedefi aynı anda değiştirebilirsiniz.
PC-DMIS hedefleri hem Vision sekmesinde hem de CAD sekmesinde görüntüler. Hedefleri her iki görünümde de boyutlandırmak mümkün olsa da hedefler iki boyutludur, parçanın iki boyutlu görüntüsünü kullandığından bunu Vision sekmesinde yapmak daha kolay olacaktır.
