若需更改绘图参数，选择绘图 | 更改绘图参数，或单击工具栏上的绘图参数按钮以打开更改绘图参数对话框。

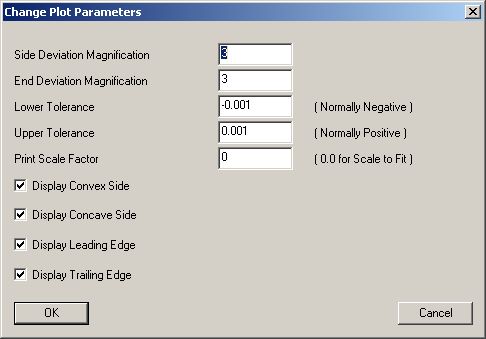

更改绘图参数对话框
更改以下值以影响轮廓图的显示：
面偏差放大倍数和边缘偏差方法倍数 — 增加偏差放大倍数，将增强标称值与实际值的对比。这将进一步突出测量偏差，帮助确定问题区域。
上公差和下公差 — 指定上下公差，超出时实测点将被视为超差。
打印缩放系数 — 确定显示轮廓图时使用的缩放系数。若增加该值，打印将在绘图中心进行缩放。您可以移动绘图（右击按下鼠标拖动），聚焦至绘图的特定区域。
显示叶背、显示叶盆、显示前缘和显示后缘 — 这些复选框切换显示轮廓图中的相应元素。
重置视图或恢复缩放
选择绘图 | 恢复缩放，执行缩放，匹配当前缩放设置。
选择绘图 | 重置视图，执行缩放，匹配当前缩放设置。该菜单项还可清除任何注释。

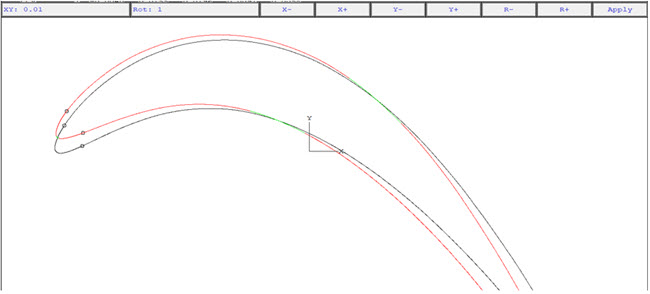

手动放大匹配
您可以移动或旋转叶型截面绘图以获得手动最佳拟合图。要设置移动和旋转增量，请单击值，然后单击应用按钮。每次单击X-、X+、Y-、Y+、R-、R+都会重新绘制叶型部分。这与使用光学比较器在轮廓标称覆盖面上执行的操作非常相似。
