叶型截面绘图能够将理论轮廓与实际轮廓进行图形比较。轮廓图还有助于抛光等制造过程。

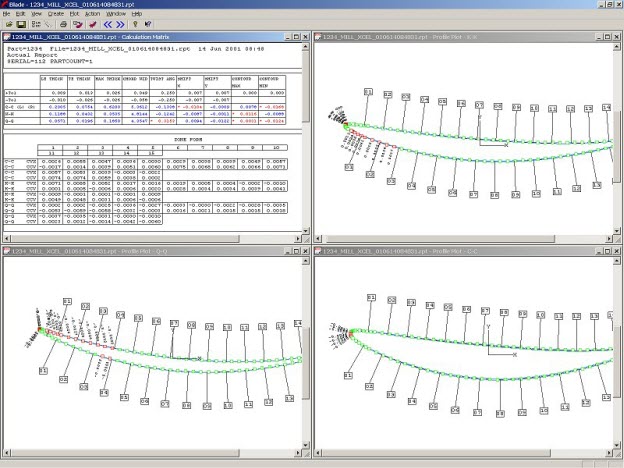

轮廓图爆破图示例
要创建轮廓图，请执行以下步骤：
选择文件 | 打开，或单击工具栏上的打开按钮以显示打开对话框。
选择先前测量零件的报告，并单击打开。PC-DMIS Blade分析报告文件：

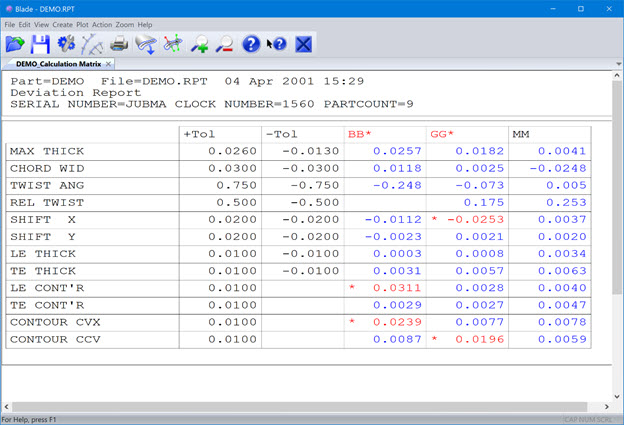

叶片分析报告
选择绘图 | 创建新的轮廓图，或单击工具栏上的轮廓图按钮。轮廓图对话框出现。

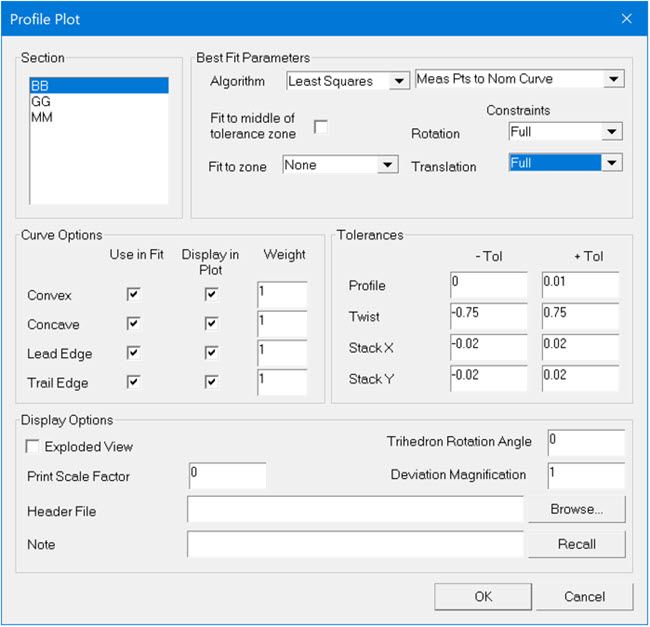

轮廓图对话框
按照“轮廓图选项”中所述指定参数。
点击确认。PC-DMIS Blade 基于轮廓图选项创建绘图。
更多：
轮廓图选项
显示其他绘图元素
更改绘图参数
创建自定义报告模板
后缘图示例
前缘图示例
