最小二乘最佳拟合

Blade使用最小二乘算法的几种版本。更多信息,请参见“最小二乘参数”。

最小二乘

该版本执行标准最小二乘最佳拟合算法。算法文件示例:

最佳拟合1 LSQ CC CV LE TE

约束最小二乘

该版本执行最小二乘最佳拟合算法,其中扭转值和堆叠值不能超过公差。算法文件示例:

最佳拟合1 CLSQ CC CV LE TE

如果STACK和RELSTACK值都在公差内,则使用两者中的最具建设性的一个。如果DLB (BOW)和STACK都要求,则使用DLB 公差 (BOW)。

矢量最小二乘方

该版本执行最小二乘最佳拟合算法,考虑样条上点的矢量的“移动”自由。该方法相对于常规的最小二乘最佳拟合更快。算法文件示例:

最佳拟合1 矢量 CC CV LE TE

全叶片最小二乘方

该版本一次对所有截面执行最小二乘拟合算法。算法文件示例:

最佳拟合1 全叶片 CC CV LE TE

前缘弧最小二乘方

前缘弧最小二乘方拟合是一种特殊的拟合。它从前缘点旋转两条弧。由两条弧定义的环面上的所有点均将用于最佳拟合。

若定义 LE_RADII 参数,则这些参数用来在拟合中定义 LE 半径。

算法文件示例:

最佳拟合1 LEARC CC TE

内弧的半径有可能为零,以便可使用圆内的所有点。随后可通过仅选择 CVX 或·CCV 侧的点进行对此进行优化。

后缘弧最小二乘方

后缘弧最小二乘方拟合是一种特殊的拟合。它从后缘点旋转两条弧。由两条弧定义的环面上的所有点均将用于最佳拟合。

若定义 TE_RADII 参数,则这些参数用来在拟合中定义 TE 半径。

算法文件示例:

最佳拟合1 TEARC CC TE

内弧的半径有可能为零,以便可使用圆内的所有点。随后可通过仅选择 CVX 或·CCV 侧的点进行对此进行优化。

完整PC-DMIS Blade前缘弧

LE_RADII 值在公差文件中定义,适应于各截面,创建了在拟合中使用的点之区域。具有仅使用叶盆、仅使用叶背或两者均使用的选项。示例如下所示:

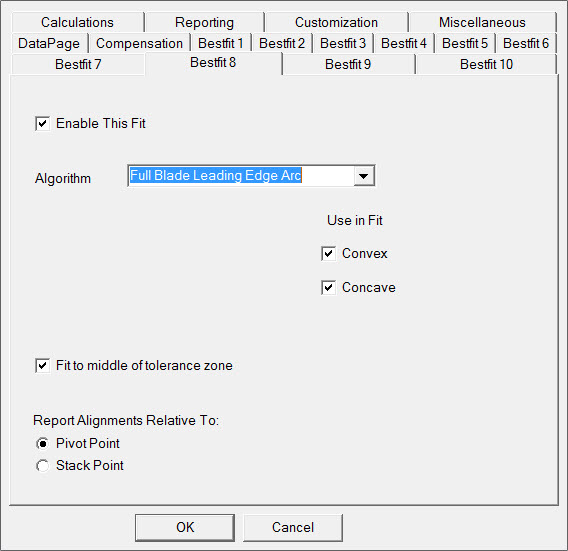

定义完整叶片前缘弧的示例
