变量公差允许您为叶型截面的不同区域或标称点指定不同的公差，并相应地进行评估。
PC-DMIS Blade为这些计算提供变量公差：
MAXFORM
MINFORM
LEMAX
LEMIN
TEMAX
TEMIN
如何应用变量公差
要应用变量公差，请在创建算法文件时选择以上计算之一。
算法文件对话框
要定义方法，请单击定义。
选择定义变量公差的方法：
NOMFILE - 标称文件
VARIABLE - 变量公差文件 (.VTL)
VARIABLE - 公差文件中的变量
NOMFILE – 标称文件
需要修改标称文件以为每个点添加正公差或负公差。标称文件中每个点的形式将是X、Y、Z、I、J、K、负公差、正公差。PC-DMIS Blade提供了标称编辑器来定义标称文件中每个点的公差。
VARFILE - 变量公差文件 (.VTL)
您需要为此方法定义两条曲线。第一条曲线定义公差上限，第二条曲线定义公差下限。上限和下限公差曲线定义为2D点（X，Y）的集合。PC-DMIS Blade评估测量的曲线是否在上限曲线和下限曲线的边界内。
每个截面的公差曲线的定义存储在变量公差文件 - VARFILE中。变量公差文件的名称应与标称文件相同，但使用.VTL作为扩展名。例如，如果标称文件的名称为MyBlade.NOM，则变量公差文件的名称应为MyBlade.VTL。这两个文件应位于同一文件夹中。变量公差文件中的上公差曲线和下公差曲线的顺序并不重要。
您可以使用任何文本编辑器来创建此类曲线。
文件格式
文件中每个部分的格式类似于以下：
SECTION SECTNAME N1 N2（N1和N2是定义两条公差曲线的点数）
X Y（第一条公差曲线的点1）
X Y（第一条公差曲线的点2）
…
X Y（第一条公差曲线的点N1）
X Y（第二条公差曲线的点1）
X Y（第二条公差曲线的点2）
…
X Y（第二条公差曲线的点N2）
举例
截面 A-A 800 800
-3.9853,2.1526
-4.1275,2.0513
-4.2696,1.9497
-4.4115,1.8479
-4.5531,1.7458
-4.6946,1.6435
-4.8359,1.5409
-4.9771,1.4380
…
VARIABLE - 公差文件中的变量
您可以在编辑公差 (.tol) 文件中添加关键字以定义公差带。您可以使用任何文本编辑器，例如记事本。
LE_VARTOL (NRT)：随后为整个 LE 的上下公差。这是LE区域（NRT）中的公差。它适用于计算LE厚度的LE更改点。
MID_VARTOL (CA&CC)：随后是上下公差。这是Y轴与CV和CC边相交处的公差。
TE_VARTOL (CB&CC)：随后是上下公差。这是计算TE厚度的TE更改点处的公差。
CHORD_VARTOL (CD)：随后是上下公差。这是在TE区域应用的公差。
举例
LE_VARTOL -0.008 0.008
MID_VARTOL -0.010 0.010
TE_VARTOL -0.012 0.012
CHORD_VARTOL -0.060 0.060

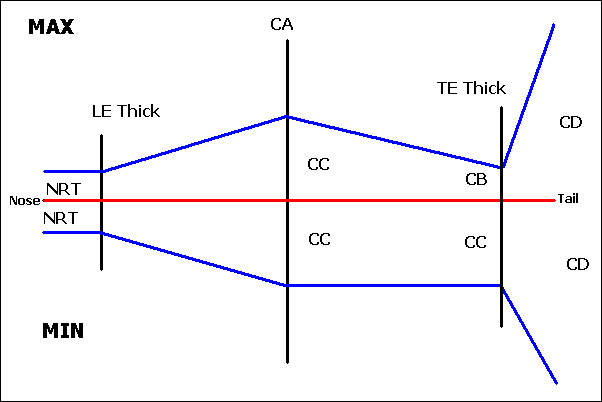

变量公差配置图
变量公差配置
