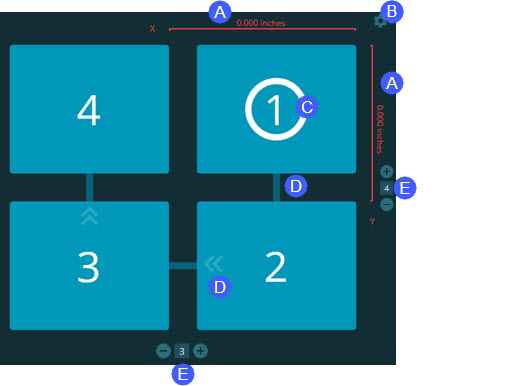

Auf der Registerkarte Palettenlayout können Sie Ihre Palette definieren. Diese Registerkarte wird angezeigt, wenn Sie in der Liste Wiedergabelistentyp die Option Palette wählen.
Die Registerkarte Palettenlayout enthält die folgenden Elemente:
Werkstückversätze - Diese Linien zeigen den Abstand vom Ursprung eines Werkstücks zum anderen im Raster. Sie sind immer in der Nähe der Startzelle. Die rote Farbe wird angezeigt, bis Sie einen Wert ungleich Null definieren. Der Text "Zoll" oder "mm" stammt aus dem Wert Maßeinheiten in den allgemeinen Einstellungen der Software. Weitere Informationen zu den Maßeinheiten finden Sie unter "Der Einstellungsbildschirm".
Palettenlayout-Einstellungen - Diese Einstellungsschaltfläche (
) öffnet verschiedene Palettenlayout-Einstellungen, um den Ausrichtungstyp zu definieren, eine externe Ausrichtungsdatei auszuwählen, den Startversatz einzustellen oder die Palettenachsen zu ändern. Weitere Informationen zu diesen Einstellungen finden Sie unter "Palettenlayout-Einstellungen". Nicht alle Paletteneinstellungen sind hier enthalten. Einige Paletteneinstellungen befinden sich auch auf der Registerkarte Einstellungen des Dialogfelds Wiedergabeliste. Weitere Informationen finden Sie unter "Dialogfeld "Wiedergabeliste"".
Startposition - Die Eckzelle mit der Nummer eins im Kreis zeigt die Startposition der Palette an. Um eine neue Position festzulegen, den Mauszeiger über eine Eckzelle bewegen (oben rechts, unten rechts, unten links oder oben links) und auf den weißen Punkt klicken.
Richtungsanzeiger - Die blauen Balken zwischen den Zellen und die Chevronpfeile zeigen die Ausführungsrichtung an. Um die Ausführungsrichtung zu ändern, mit dem Mauszeiger über die gleiche Startpositionszelle und erneut auf den weißen Punkt klicken.
Spalten- und Zeilenwerte - Diese Zahlen geben an, wie viele Spalten und Zeilen sich im Palettenraster befinden. Sie können neue Werte eingeben oder auf die Schaltflächen + oder - klicken, um die Anzahl der Spalten und Zeilen zu ändern.
Nachdem Sie das Palettenlayout konfiguriert und Ihre Änderungen gespeichert haben, können Sie die Palette ausführen. Weitere Informationen finden Sie unter "Eine Palettenwiedergabeliste ausführen".
