La ficha Diseño de palet permite definir el palet. Esta ficha aparece si selecciona Palet en la lista Tipo de lista de reproducción.

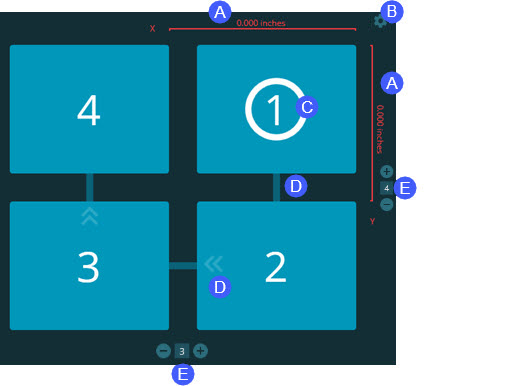

La ficha Diseño de palet contiene estos elementos:
Offsets de pieza: Estas líneas muestran la distancia del origen de una pieza a otra en la cuadrícula. Siempre están cerca de la celda inicial. El color rojo permanece hasta que se defina un valor que no sea cero. El texto "pulg." o "mm" lo determina el valor de Unidades de medida en la configuración General del software. Para obtener más información sobre las unidades de medición, consulte "La pantalla Valores".
Configuración de Diseño de palet: Este botón en forma de engranaje (
) abre varios ajustes de diseño de palet para que pueda definir el tipo de alineación, elegir un archivo de alineación externa, establecer el offset inicial o cambiar los ejes del palet. Para obtener más información sobre estos ajustes, consulte "Configuración de Diseño de palet". No todos los ajustes de palet están contenidos en esta ubicación. Algunos ajustes de palet también están en la ficha Valores del cuadro de diálogo de listas de reproducción. Para obtener información, consulte "El cuadro de diálogo de listas de reproducción".
Posición inicial: La celda de esquina con el número uno dentro de un círculo indica la posición inicial del palet. Para establecer una nueva posición, pase el puntero del ratón por encima de una celda de esquina (superior derecha, inferior derecha, inferior izquierda o superior izquierda) y haga clic en el punto blanco.
Indicadores de dirección: Las barras azules entre celdas y las puntas de flecha indican la dirección de ejecución. Para cambiar la dirección de ejecución, pase el puntero del ratón por encima de la misma celda de posición inicial y vuelva a hacer clic en el punto blanco.
Valores de columna y fila: Estos números indican el número de columnas y filas de la cuadrícula del palet. Puede escribir valores nuevos o hacer clic en los botones + o - para modificar el número de columnas y filas.
Una vez configurado el diseño de palet y guardados los cambios, puede ejecutar el palet. Para obtener información, consulte "Ejecutar una lista de reproducción de palet".
