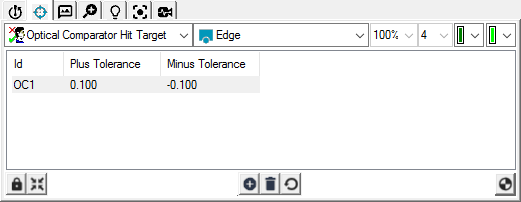

Následující parametry se objevují v záhlaví sloupců na seznamu cílů na záložce Cíle dotyků při měření prvků pomocí metody měření Optický komparátor (dostupné metody měření najdete v „Měření prvků pomocí sondy Vision“):
Sada parametrů hrany
Pro změnu hodnoty klikněte pravým tlačítkem na aktuální hodnotu pro požadovaný cíl. Pokud hodnota uvádí N/A, pak tento parametr "není použitelný" na aktuální množinu.
ID: Zobrazí jedinečný identifikátor položky na seznamu cílů. Stejné ID je použito v tooltip pro cíl na záložce Vision Okna grafického zobrazení.
Kladná tolerance: Udává kladnou toleranci, ke které je cíl vizuálně porovnáván během provádění.
Záporná tolerance: Udává zápornou toleranci, ke které je cíl vizuálně porovnáván během provádění.

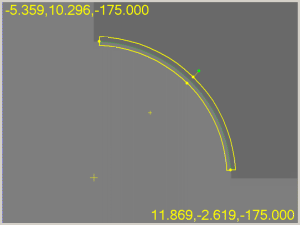

Příklad Optického porovnávače s pásmy Kladné a Záporné tolerance
Osvětlení: Ukazuje hodnoty osvětlení, které mají být použity pro tento cíl. Pro změnu osvětlení pro konkrétní cíl vyberte cíl na záložce Cíle dotyků nebo na záložce Vision okna grafického zobrazení a změňte osvětlení na záložce Osvětlení. Informace, jak měnit osvětlení, viz „Panel nástrojů sondy: záložka Osvětlení“.
Sada parametrů fokusu
Informace viz „Sada parametrů zaměření cíle dotyku“.
