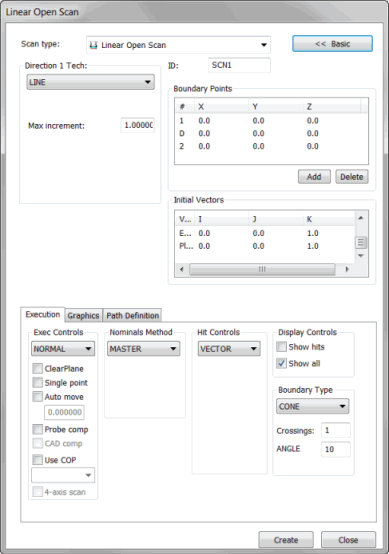

Finestra di dialogo Scansione Lineare Aperta
Il metodo Inserisci | Scansione | Lineare aperta esegue la scansione della superficie lungo una linea senza limite. Questa procedura utilizza il punto iniziale e quello finale della linea. Inoltre include un punto di orientamento per il calcolo del piano di taglio. Durante la scansione, il tastatore rimane sempre all'interno del piano di taglio.
Esistono tre diversi tipi di tecniche di orientamento LINEAROPEN, descritte nel riquadro "Tecniche di direzione".
Esempio di scansione lineare aperta
Come creare una scansione lineare aperta
Assicurarsi che il TTP o un tastatore analogico siano abilitati.
Attivare la modalità DCC di PC-DMIS.
Selezionare Inserisci | Scansione | Lineare aperta nel menu secondario. Verrà visualizzata la finestra di dialogo Scansione lineare aperta.
Digitare il nome della scansione nella casella ID se si desidera utilizzare un nome personalizzato.
Selezionare il tipo di scansione APERTA LINEARE appropriato dall'elenco Tecnica direzione 1.
A seconda del tipo di scansione LINEAROPEN, specificare i valori di incremento e angolo appropriati nelle caselle Incr. max, Incr. min, Angolo max e Angolo min disponibili.
Se la scansione passa attraverso più superfici, utilizzare la casella di spunta Seleziona per selezionarle come descritto in "Scheda Grafica".
Aggiungere alla scansione il punto 1 (punto iniziale), il punto D (direzione della scansione) e il punto 2 (punto finale) utilizzando la procedura appropriata descritta nel riquadro "Punti di bordo" .
Selezionare il tipo appropriato di punti da prendere nell'elenco Tipo di punti nel riquadro Comandi dei punti.
Apportare le modifiche necessarie ai vettori nel riquadro Vettori iniziali. Per far ciò, fare doppio clic sul vettore, apportare le modifiche necessarie nella finestra Modifica elemento di scansione, quindi fare clic su OK per tornare alla finestra di dialogo Scansione lineare aperta.
Selezionare la modalità appropriata dei valori nominali nell'elenco Nominali nel riquadro Metodo nominali.
Nella casella Tolleranza del riquadro Metodo nominale, immettere un valore di tolleranza che almeno compensi il raggio del tastatore.
Selezionare la modalità di esecuzione appropriata dall'elenco Esegui nel riquadro Esec. controlli.
Se il pezzo è sottile, specificare lo spessore del pezzo nella casella Spessore della scheda Grafica.
Se necessario, selezionare una delle caselle di controllo dalle sezioni nella scheda Esecuzione.
Se si utilizza un tastatore analogico, utilizzare la scheda Punti di controllo per eseguire la scansione in maniera ottimale.
Fare clic sul pulsante Genera nel riquadroPercorso teorico nella scheda Definizione percorso per generare un'anteprima della scansione sul modello CAD nella finestra di visualizzazione grafica. Quando si genera la scansione, PC-DMIS la inizia dal punto iniziale e segue la direzione scelta fino al raggiungimento del punto finale.
Se si desidera eliminare singoli punti, selezionare i punti uno alla volta dall'area Percorso teorico, quindi premere il tasto Canc.
Se si desidera, utilizzare il riquadro Percorso spline nella stessa scheda per adattare il percorso teorico a un percorso spline.
Apportare modifiche aggiuntive alla scansione in base alla necessità.
Fare clic sul pulsante Crea.. La scansione viene inserita nella finestra di modifica.
Come usare la funzione di scansione rapida per creare una scansione lineare aperta
Si può usare la funzionalità di scansione rapida per creare una scansione lineare aperta in modalità Curva o in modalità Superficie da una poligonale o una superficie. Per i dettagli, vedere "Creazione di scansioni rapide".
Come creare una scansione lineare aperta nella modalità Curva
Se il CAD ha curve o poligonali, è possibile creare una scansione lineare aperta in modalità Curva selezionando l'icona Modalità curva sulla barra degli strumenti delle modalità grafiche (Visualizza | Barre degli strumenti | Modalità grafiche).
Quando si fa clic per definire il punto 1 su una curva, la curva viene selezionata. Per selezionare più curve, premere Ctrl e fare clic su ogni poligonale desiderata. La curva o la poligonale selezionata sarà deselezionata se si preme Ctrl e si fa clic di nuovo sulla curva o sulla poligonale.
L'ordine della selezione è importante. La scansione viene generata sulle curve o sulle poligonali nell'ordine in cui sono selezionate. PC-DMIS individua la fine più vicina della poligonale successiva della scansione sulla prima poligonale. Questa fine diventa la parte iniziale della poligonale successiva.
Prendere i punti 1, D e 2, o solo i punti 1 e D, sulla curva o sulla poligonale selezionata. PC-DMIS genera la scansione.
Perché la scansione sia generata, è necessario che vi sia una superficie dietro la poligonale o la curva.
Utilizzare la distanza del bordo per specificare la distanza che si desidera ignorare dalla fine della poligonale.
Se si seleziona la casella di spunta Salta foro nella scheda Definizione percorso, il tastatore verrà sollevato tra la scansione su ogni poligonale.
Se la casella di spunta Salta foro viene deselezionata, PC-DMIS eseguirà la scansione in linea retta tra il punto di fine della prima poligonale fino al punto di inizio della poligonale successiva.
Il punto iniziale della scansione della prima poligonale è il punto in cui si fa clic e si crea un gesto. Se questo punto è più vicino alla distanza del bordo specificata nella finestra di dialogo della scansione, la scansione inizierà dalla distanza del bordo dal punto finale.
Per definire la scansione su un'altra curva, selezionare il pulsante Deseleziona tutto nella scheda Grafici della finestra di dialogo Scansione lineare aperta (Inserisci | Scansione | Lineare aperta).
Per creare una scansione lineare aperta in un modello CAD wireframe tridimensionale
Per eseguire una scansione aperta lineare in un modello wireframe, utilizzare un file CAD wireframe tridimensionale. È necessario utilizzare i fili tridimensionali per definire la forma dell'elemento di cui si desidera eseguire la scansione, nonché della "quota" (aspetto tridimensionale). Questo tipo di scansione viene eseguita con la stessa procedura sopra riportata.
Per creare una scansione lineare aperta in un modello CAD wireframe bidimensionale
Se è assolutamente necessario eseguire una scansione lineare aperta in un file wireframe bidimensionale, è possibile eseguirla come lavoro extra.
Importare il file CAD bidimensionale. L'origine CAD deve trovarsi sul CAD e non nelle coordinate del corpo (questo facilita l'operazione).
Selezionare Inserisci | Elemento | Costruito | Linea. Sarà visualizzata la finestra di dialogo Costruzione di una linea.
Scegliere Allineamento. In questo modo sarà creata una linea nell'origine CAD, perpendicolare alla superficie dei dati CAD bidimensionali.
Aprire la finestra di modifica. Se si usano i millimetri come unità di misura, modificare la lunghezza della linea da 1 (valore predefinito) a un valore maggiore come 5 o 10. Per le routine di misurazione che usano i pollici, ignorare questo passo.
Esportare la routine di misurazione (solo gli elementi) in un tipo di file IGES o DXF. Quindi memorizzare il file esportato in una directory di propria scelta.
Tornare alla routine di misurazione. Eliminare la linea di allineamento creata.
Importare nuovamente nella stessa routine di misurazione il file appena esportato. Quando viene richiesto, fare clic su Unisci per unire il filo del CAD alla finestra di visualizzazione grafica. Il modello CAD deve disporre di un filo CAD perpendicolare rispetto ad altri fili CAD.
Aprire la finestra di dialogo Scansione lineare aperta.
Fare clic sulla scheda Grafica e selezionare la casella di controllo Seleziona.
Fare clic su ciascun filo che definisce l'elemento di cui eseguire la scansione. Selezionarli nell'ordine in cui saranno sottoposti a scansione, iniziando dal primo filo da sottoporre a scansione.
Selezionare la casella di controllo Quota.
Fare clic sul filo importato perpendicolare a tutti gli altri fili.
Selezionare la casella di controllo Seleziona. È possibile selezionare i punti di bordo 1, D e 2 sulla superficie teorica definita dai fili che definiscono la forma della superficie e il filo che definisce la quota.
Se PC-DMIS è in modalità online, selezionare la casella di spunta Misura. Selezionare Trova nominali dalla sezione Metodo nominale. Nella casella Tolleranza, selezionare un buon valore di tolleranza.
Fare clic su Crea. PC-DMIS inserirà la scansione. Se è in modalità online, inizierà la scansione e troverà i nominali.
