Una volta definito il sistema di attrezzaggio flessibile e il tipo di colonna da utilizzare, è possibile creare e posizionare le colonne dell'attrezzaggio in PC-DMIS.
L'opzione del menu Inserisci | Definizione hardware | Attrezzaggio consente di aprire la finestra di dialogo Crea/Modifica attrezzaggio.

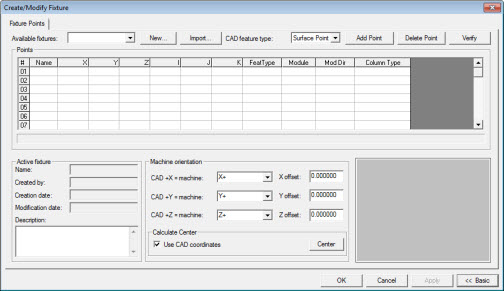

Finestra di dialogo Crea/Modifica attrezzaggio
La finestra di dialogo Crea/Modifica attrezzaggio consente di creare e posizionare le colonne in modo che siano collegate al pezzo. Se si seleziona OK o Applica dopo aver caricato o creato un'attrezzaggio, PC-DMIS inserisce un comando CARICA ATTREZZAGGIO nella routine di misurazione. Questo comando carica e usa la definizione dell'attrezzaggio selezionato.
Per una descrizione dell'attrezzaggio flessibile e per informazioni sull'impostazione delle preferenze di attrezzaggio, vedere l'argomento "Uso dell'impostazione del sistema di attrezzaggio".
Prima di creare e posizionare un attrezzaggio in PC-DMIS, è necessario definire un tastatore che vada bene per ciò che ci sarà sulla macchina in cui si userà l'attrezzaggio. Quando i comandi CARICA TASTATORE e PUNTA si trovano nella finestra di modifica è possibile creare gli attrezzaggi.
La scheda Punti dell'attrezzaggio consente di definire e posizionare completamente un attrezzaggio. In questa scheda è possibile creare e gestire le definizioni dell'attrezzaggio e posizionarne le colonne in modo che possano sostenere il pezzo per misurarlo correttamente.
Una definizione di attrezzaggio standard contiene le seguenti informazioni:
Nome dell'attrezzaggio
Posizioni dei punti di contatto dell'attrezzaggio (valori XYZ e IJX)
Tipo elemento
Tipo e informazioni sulle distanze dei moduli
Nome della colonna
Data di creazione, data di modifica e informazioni sull'autore
Orientamento della macchina
Usare questa finestra di dialogo per eseguire le procedure riportate negli argomenti seguenti.
Usare la seguente procedura per modificare i parametri di ciascun punto dell'attrezzaggio.
Fare clic con il pulsante sinistro del mouse per selezionare il punto.
Fare clic con il pulsante destro del mouse su un punto qualsiasi della riga evidenziata per ottenere le proprietà del punto selezionato.
Le proprietà dei punti dell'attrezzaggio sono;
Individuazione del vettore con la finestra di dialogo/informazioni di anteprima delle modifiche
Inversione del vettore
Visualizzazione in CAD
Selezione/rimozione per il riposizionamento, attivazione/disattivazione (F3)
Eliminazione punto
Proprietà del modulo
È necessario programmare la licenza LMS o la chiave hardware con l'opzione System V per lavorare con i sistemi di attrezzaggio DCC, e con l'opzione 5 Unique per lavorare con i sistemi di attrezzaggio manuale.
