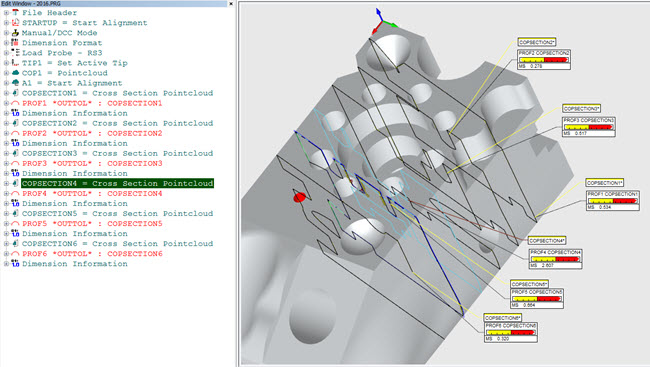

). Una volta definita una sezione trasversale, ogni sezione potrà essere visualizzata singolarmente in 2D. Questa vista è normale alla sezione trasversale. Tutti i punti di annotazione creati sulla sezione trasversale sono riportati nella vista in 2D.
Per visualizzare le sezioni trasversali in 2D, dalla barra degli strumenti Modalità grafiche, Mesh, Nuvola di punti o QuickCloud (Visualizza | Barre degli strumenti), fare clic sul pulsante Presentazione sezione in 2D ().
Per maggiori informazioni sulla presentazione delle sezioni in 2D, vedere la sezione "Presentazione delle sezioni trasversali" dell'argomento "Mostra e nascondi le poligonali delle sezioni trasversali".

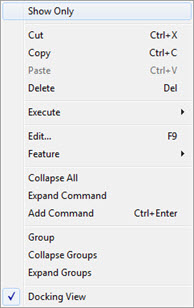

Come visualizzare le sezioni trasversali in in 2D dalla finestra di modifica.
Quando si lavora nella vista in 2D, è disponibile la barra degli strumenti Controllo grafico sezione trasversale.

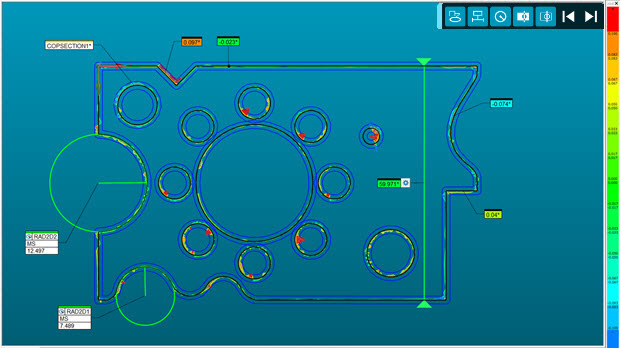

Esempio di una vista normale alla sezione trasversale
Spostando il cursore sulla sezione trasversale nella finestra di visualizzazione grafica, le etichette sono visualizzate e aggiornate in tempo reale. Fare clic su un qualsiasi punto nella sezione trasversale nella vista in 2D per creare un'etichetta di annotazione per quella posizione.
La barra degli strumenti Controllo grafico sezione trasversale è una barra degli strumenti mobile che può essere posizionata in qualsiasi punto della finestra di visualizzazione grafica.
Barra degli strumenti Controllo grafico sezione trasversale
I pulsanti da sinistra a destra eseguono le funzioni riportate di seguito:
Mostra/Nascondi annotazioni - Mostra e nasconde le annotazioni.
Mostra/Nascondi misure distanza - Mostra e nasconde le misure delle distanza
Mostra/Nascondi indicatori raggio 2D - Mostra e nasconde gli indicatori raggio 2D
Mostra/Nascondi poligonali nominali - Mostra e nasconde le poligonali nominali
Mostra/Nascondi poligonali misurate - Mostra e nasconde le poligonali misurate
Mostra la sezione 2D precedente - Ogni volta che si fa clic su questo pulsante il software mostra la sezione trasversale immediatamente precedente a quella selezionata nella finestra di modifica, fino ad arrivare alla prima sezione.Mostra la sezione 2D precedente - Ogni volta che si fa clic su questo pulsante il software mostra la sezione trasversale immediatamente precedente a quella selezionata nella finestra di modifica, fino ad arrivare alla prima sezione.
Mostra la sezione 2D successiva - Ogni volta che si fa clic su questo pulsante il software mostra la sezione trasversale immediatamente successiva all'ultima selezionata nella finestra di modifica, fino ad arrivare all'ultima sezione.
Fare clic sul pulsante Mostra la sezione 2D precedente o Mostra la sezione 2D successiva per scorrere in avanti o all'indietro le viste delle sezioni trasversali come in una presentazione. Per i dettagli, vedere la sezione "Presentazione delle sezioni trasversali" dell'argomento "Mostra e nascondi le poligonali delle sezioni trasversali".
