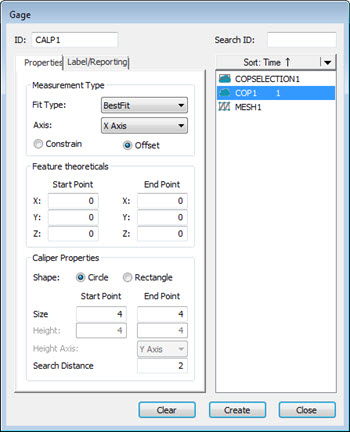

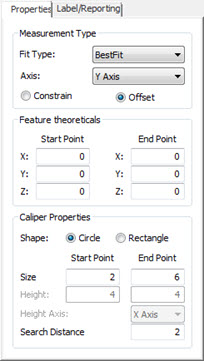

Finestra di dialogo Strumento di misura - Scheda Proprietà

La scheda Proprietà della finestra di dialogo Strumento di misura ha tre riquadri.

Tipo di misurazione

Tipo di adattamento: fare clic sulla freccia a discesa per visualizzare le seguenti opzioni:

Punti massimi: questa è l'impostazione predefinita. In base alle dimensioni delle punte e alla distanza di ricerca, le estremità del calibro si fermano nei punti massimi delle superfici selezionate. Il software usa una distanza di ricerca lungo l'asse del calibro per determinare i punti pertinenti.

BestFit: un adattamento best fit in base all'algoritmo dei minimi quadrati è applicato a tutti i punti che che rientrano nelle dimensioni delle punte del calibro e la distanza di ricerca. I punti best fit che ne risultano sono usati per determinare l'apertura del calibro. Questo metodo alternativo può essere usato se i dati della scansione sono affetti da "rumore”, ma in questo caso il calibro potrebbe risultare interno alla nuvola di punti o alla mesh.

Asse: è possibile costruire il calibro lungo gli assi X, Y, o Z. Selezionare Parallelo per costruirlo perpendicolare alla prima superficie. Selezionare Nessuno per non applicare alcun vincolo (distanza in 3D tra due punti).

Vincolo: selezionare questa opzione per rendere le estremità del calibro esattamente opposte tra loro lungo l'asse selezionato.

Scostamento: selezionare questa opzione per avere le estremità sfalsate tra loro. La lunghezza misurata rimane lungo l'asse selezionato.

Valori teorici elemento

Punto iniziale: questa opzione specifica le coordinate XYZ della posizione dove inizia il calibro.

Punto finale: questa opzione specifica le coordinate XYZ della posizione dove termina il calibro.

Proprietà del calibro

Forma: selezionare la forma delle punte, circolare (predefinita) o rettangolare. Se si seleziona Rettangolo, sono abilitate le opzioni Altezza e Asse altezza.

L'opzione Rettangolo è abilitata solo quando si seleziona l'opzione Asse X, Asse Y, e Asse Z nel riquadroTipo di misura. Se si seleziona Parallelo o Nessuna, L'opzione Rettangolo è disabilitata.

Dimensioni/Larghezza: il calibro può avere punte iniziali e finali di dimensioni diverse. Immettere i valori del punto iniziale e del punto finale della dimensione per la punta circolare, o i valori della larghezza del punto iniziale e del punto finale di una punta rettangolare. Quando viene calcolata la distanza, la punta si ferma nel punto più alto come avrebbe fatto un calibro.

Altezza: questi valori definiscono l'altezza del punto iniziale e del punto finale di una punta rettangolare. La misura dell'altezza è lungo l'asse selezionato. Questa opzione è abilitata solo per i calibri rettangolari.

Asse altezza: selezionare questa opzione nell'elenco per impostare l'asse usato per controllare la rotazione del rettangolo. Questa opzione è abilitata solo per i calibri rettangolari.

Distanza di ricerca: questo valore definisce la distanza, a partire dal valore nominale, su entrambi i lati del punto misurato. La distanza di ricerca e la forma delle punte del calibro creano una zona cilindrica. Tutti i dati all'interno di questa zona sono valutati per determinare il punto massimo del calibro.

Per i dettagli, vedere l'argomento "Creazione di un calibro".

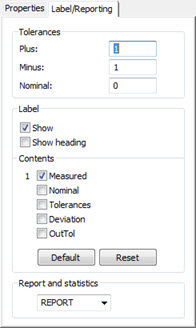

Finestra di dialogo Strumento di misura - Scheda Etichetta/Rapporto

La scheda Etichetta/Rapporto della finestra di dialogo Strumento di misura ha tre riquadri.

Riquadro Tolleranze

Le tolleranze predefinite del calibro sono definite dalla scala dei colori della dimensioni. Per i dettagli, vedere "Modifica dei colori delle dimensioni" nella documentazione delle funzioni base di PC-DMIS.

Il riquadro Tolleranze consente di immettere le tolleranze positive e negative per la lunghezza del calibro.

Per immettere le tolleranze positive, negative e nominali, procedere come segue.

1. Inserire il valore di tolleranza positiva nella casella +Tol.

2. Immettere il valore della tolleranza negativa nella casella Meno.

Se si usa un modello CAD, la lunghezza nominale (teorica) del calibro è determinata dal CAD. Se non si usa un modello CAD, il valore nominale è aggiornato con il valore iniziale misurato. Il valore nominale può essere modificato.

Riquadro Etichetta

Casella di opzione Mostra: quando è selezionata, nella finestra di visualizzazione grafica sono visualizzati l'etichetta e il grafico del calibro.

Casella di opzione Mostra intestazione: attiva/disattiva la visualizzazione delle intestazioni di righe e colonne nell'etichetta del calibro. Quando questa casella di opzione è selezionata, sono visualizzate le intestazioni di righe e colonne dell'etichetta.

Riquadro Contenuto

L'ordine in cui si selezionano le seguenti caselle di opzione definisce l'ordine secondo cui appariranno nell'etichetta. Il numero d'ordine appare a sinistra di ogni voce selezionata. Quando si deseleziona una casella di opzione, il software riordina di conseguenza i numeri d'ordine delle restanti caselle.

Casella di opzione Misurati: quando è selezionata, nell'etichetta sono mostrati i dati misurati.

Casella di opzione Nominali: quando è selezionata, nell'etichetta sono mostrati i dati nominali.

Casella di opzione Tolleranza: quando è selezionata, nell'etichetta sono mostrati i dati della tolleranza.

Casella di opzione Deviazione: quando è selezionata, nell'etichetta sono mostrati i dati della deviazione dei dati misurati rispetto ai dati nominali.

Casella di opzione Fuori toll.: quando è selezionata, nell'etichetta sono mostrati i dati fuori tolleranza.

Pulsante Predefinita: fare clic per impostare come predefinita la selezione delle caselle di opzione.

Pulsante Ripristina: fare clic per cancellare tutte le selezioni delle caselle di opzione nel riquadro Contenuto. Il software quindi ripristina la configurazione automatica del riquadro mostrando il valore misurato.

Riquadro Rapporto e statistiche

Questo riquadro offre le opzioni per controllare i risultati di output:

STATIS – L'output viene inviato ai file delle statistiche

RAPPORTO– L'output viene inviato al rapporto di ispezione.

ENTRAMBI – Invia l'output al rapporto di ispezione e ai file delle statistiche.

NESSUNO – L'output non viene inviato

Quando PC-DMIS esegue il comando, i risultati sono inviati all'output specifico.

Se si seleziona l'opzione Statistiche o Entrambi, per inviare i risultati al file delle statistiche nella finestra di modifica deve esistere un comando STATIST/SÌ precedente.

Le voci che appaiono sotto forma di testo sono definite dal comando Formato dimensione della routine di misurazione. Per i dettagli, vedere l'argomento "Formato dimensione" nella documentazione delle funzioni base di PC-DMIS.
