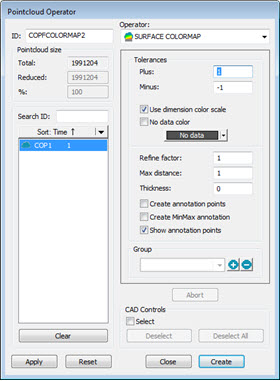

Finestra di dialogo Operatore Nuvola di punti - Operatore MAPPA COLORI SUPERFICIE
L'operazione MAPPA COLORI SUPERFICIE si applica a un'ombreggiatura colorata del modello CAD. Il modello è ombreggiato in base alle deviazioni della nuvola di punti rispetto al CAD. Il modello usa i colori definiti nella finestra di dialogo Modifica colore dimensione e i limiti di tolleranza specificati nelle caselle Tolleranza superiore e Tolleranza inferiore descritte nel seguito.
I colori utilizzati per la mappa dei colori sono definiti nella finestra di dialogo Modifica colore dimensione, a cui si accede facendo clic su Modifica | Finestra di visualizzazione grafica | Colore dimensione.
Per vedere la scala dei colori nella barra dei colori delle dimensioni selezionare Visualizza | Altre finestre | Colori dimensioni.
Per applicare l'operazione MAPPA COLORI SUPERFICIE a una nuvola di punti facre clic sul pulsante Mappa colori superficie nuvola punti (
) nella barra degli strumenti Nuvola di punti (Visualizza | Barre degli strumenti | Nuvola di punti), o selezionare Inserisci | Nuvola punti | Mappa colori superficie.
Esempio di mappa dei colori di una superficie applicata agli elementi CAD selezionati
L'operatore MAPPA COLORI SUPERFICIE ha le seguenti opzioni.
Tolleranze - Serve a impostare i valori della tolleranza superiore (Più) e inferiore (Meno):
Più - È il valore della tolleranza superiore
Meno - È il valore della tolleranza inferiore
Casella di opzione Usa la scala dei colori delle dimensioni - Quando si seleziona questa casella di opzione, il software definisce la barra dei colori usata per le proprietà dei colori della mappa dei colori della superficie mediante la barra dei colori delle dimensioni. Per i dettagli sulla barra dei colori delle dimensioni, vedere l'argomento "Uso della finestra Colori delle dimensioni (barra dei colori delle dimensioni)" nel capitolo "Uso di altre finestre, editor e strumenti" della documentazione delle funzioni base di PC-DMIS.
Modifica la scala dei colori - Quando la casella di opzione Usa la scala dei colori delle dimensioni non è selezionata, il pulsante Modifica la scala dei colori è abilitato. Quando è selezionata, la funzionalità per modificare dinamicamente colore, scala e soglia delle proprietà della mappa dei colori dei punti e della superficie diventa disponibile tramite la finestra di dialogo Editor della scala dei colori. Per i dettagli, vedere l'argomento "Modifica la scala dei colori".
Casella di opzione Colore in assenza di dati - Quando si seleziona questa casella di opzione, il colore specificato verrà applicato alle superfici dove non ci sono dati.
Fattore di affinamento - Premette di regolare la precisione della mappa dei colori della superficie. Se si modifica questo valore, PC-DMIS traccia una nuova mappa dei colori modificata. I dati misurati sottostanti non cambiano. La mappa dei colori tassella il modello CAD con una sovrapposizione di triangoli colorati. I vertici di ogni triangolo hanno il colore che corrisponde alla deviazione dalla nuvola di punti. I colori sono presi dalla scala dei colori delle deviazioni descritta in precedenza. Usando un fattore di affinamento minore o maggiore, è possibile generare una tassellatura rispettivamente più fine o più grossolana. Può essere desiderabile ridurre il fattore di affinamento per ottenere una superficie CAD più uniforme con una rappresentazione delle deviazioni più accurata. Tuttavia, impostando un valore di affinamento minore si otterrà un maggior numero di triangoli, aumentando di conseguenza il tempo di calcolo e le dimensioni del modello CAD. Per un confronto, si noti che il numero di triangoli derivante da un fattore di affinamento di 0,5 è circa 4 volte maggiore di quello risultante da un fattore di affinamento di 1,0, mentre con un fattore di affinamento di 0,1 si ha un numero di triangoli 100 volte maggiore.
Esempio di mappa dei colori della nuvola di punti con un fattore di affinamento pari a 1:

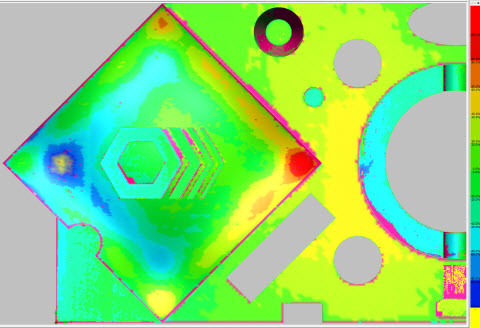

Esempio di mappa dei colori della nuvola di punti con un fattore di affinamento pari a 0,1:
Distanza massima - Questo valore consente solo punti che rientrano nella distanza massima da includere nella mappa dei colori. Se questo valore è troppo piccolo, potrebbero non essere visualizzate tutte le deviazioni colorate previste. Una buona regola generale consiste nell'impostare questo valore su un valore poco più grande (ad esempio il 10%) della deviazione massima.
Spessore - Questa opzione permette di aggiungere un valore dello spessore alle deviazioni sulla mappa dei colori. È utile quando si desidera aggiungere lo spessore di un materiale a un modello di superficie CAD.
Casella di opzione Crea punti di annotazione - Le annotazioni sono un modo di visualizzare la deviazione di una posizione specifica su una mappa dei colori della superficie con il suo colore associato. Per creare un'annotazione, procedere come segue.
Fare clic sulla casella di opzione Crea punti di annotazione per selezionarla. Questo deseleziona la casella di opzione Seleziona nel riquadro Comandi CAD e disabilita la maggior parte delle opzioni sul lato destro della finestra di dialogo.
Selezionare un punto sulla superficie CAD nella finestra di visualizzazione grafica. PC-DMIS valuta e crea un'etichetta di annotazione con il valore della deviazione nello stesso colore dello sfondo del punto di deviazione nella nuvola. È possibile spostare l'etichetta nella finestra di visualizzazione grafica come per qualsiasi etichetta.
Una volta create, le etichette di annotazione rimangono nella stessa posizione e hanno le stesse caratteristiche se si riavvia la routine di misurazione o si riavvia PC-DMIS e si ricarica la stessa routine di misurazione.

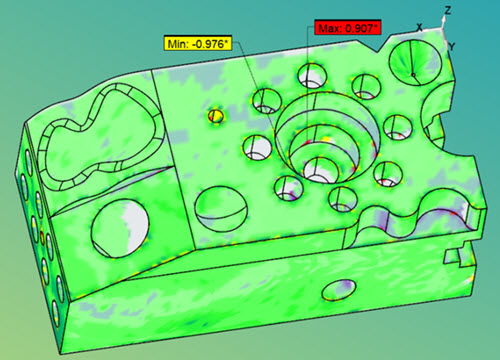

Casella di opzione Crea annotazioni Min/Max - Quando si seleziona questa casella di opzione, i valori minimi e massimo sono creati sotto forma di etichette di annotazione per la mappa dei colori della nuvola di punti attiva.
I punti minimo e massimo vengono ricalcolati ogni volta che viene eseguita la routine di misurazione.
Mostra, nascondi o elimina etichette di annotazione
Per visualizzare, nascondere o eliminare le etichette di annotazione, fare clic con il tasto destro del mouse su una annotazione per visualizzare il menu a comparsa, quindi selezionare l'opzione appropriata.
Elimina annotazione - L'etichetta di annotazione selezionata viene automaticamente eliminata.
Mostra tutte le annotazioni - Sono visualizzate tutte le etichette con le annotazioni.
Nascondi tutte le annotazioni - Sono nascoste tutte le etichette con le annotazioni.
Elimina tutte le annotazioni - Sono eliminate tutte le etichette con le annotazioni.
Casella di opzione Mostra punti di annotazione - Quando è selezionata, vengono visualizzati tutti i punti di annotazione creati.
Gruppo - Usarlo per creare, modificare o identificare i gruppi delle mappe dei colori delle superfici. Per i dettagli, vedere "Metodo 2" nell'argomento "Applica la mappa dei colori a un modello CAD con più tolleranze dei profili delle superfici".
Fare clic su Interrompi per annullare i calcoli eseguiti dopo aver selezionato il pulsante Applica.
Riquadro Controlli CAD - Permette di eseguire l'operazione sugli elementi CAD selezionati. Vedere l'argomento "Riquadro Controlli CAD" dove la scansione viene descritta in modo più dettagliato.
Fare clic su Crea per inserire un comando NUV/OPER,MAPPACOLORI PUNTI nella finestra di modifica.
Per esempio:
MAPPACOLORINUV2=NUV/OPER,MAPPACOLORI SUPERFICIE,TOLLERANZA SUP=0.25,TOLLERANZA INF=-0.25,SPESSORE=0
REF,NUV1,,
Mappe dei colori nel rapporto
Per informazioni su come il software mostra le mappe dei colori nel rapporto, vedere l'argomento "Mappe dei colori e CadReportObject" nel capitolo "Rapporto dei risultati della misurazione" della documentazione delle funzioni base di PC-DMIS.
Vedere anche:
Applica la mappa dei colori a un modello CAD con più tolleranze dei profili delle superfici
Dimensionamento del profilo di una superficie usando la mappa dei colori di una nuvola di punti
